Datos del producto:
Pago y Envío Términos:
|
| Material: | Papel de para-aramida | Pensamiento de aluminio: | 0,05, 0,06 o 0,076 mm |
|---|---|---|---|
| Tamaño de celda: | 2, 3, 5, 8 milímetros | Dureza: | H18 |
| Altura: | Personalizado | Nombre del producto: | Núcleo de panal de para-aramida |

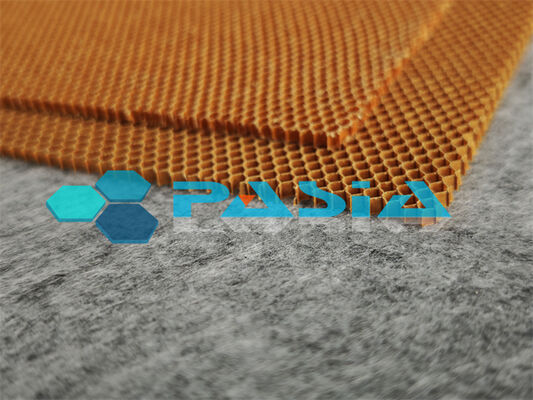

Núcleo Ligero de Panal de Aramida con Protección Térmica para Cubiertas de Escape
El Núcleo Ligero de Panal de Aramida con Protección Térmica es un material de núcleo sándwich no metálico de alto rendimiento, diseñado específicamente para aplicaciones de cubiertas de escape y protección térmica en los sectores aeroespacial, de defensa, automotriz e industrial.
Fabricado con papel de fibra de aramida (meta-aramida o para-aramida, equivalente a Nomex® o Kevlar®) y recubierto con una resina fenólica resistente al calor, este núcleo de panal ofrece una combinación excepcional de aislamiento térmico, resistencia estructural y seguridad contra incendios, todo ello con una fracción del peso de las alternativas metálicas.
La estructura celular hexagonal, la geometría más eficiente de la naturaleza, distribuye las cargas térmicas y mecánicas de manera uniforme al tiempo que maximiza la utilización del material. Ya sea protegiendo conductos de escape de turbinas, cubiertas de compartimentos de motor o tuberías industriales de alta temperatura, este material de núcleo proporciona la barrera térmica que su aplicación exige sin la penalización de peso de las soluciones tradicionales.
---
2. Ventajas del Núcleo
2.1 Protección Térmica y Aislamiento Superior
Parámetro Valor
Conductividad térmica 0.03–0.05 W/m·K (vs. aluminio 100–200 W/m·K)
Temperatura de servicio continuo -55°C a +180°C (hasta +200°C con sistemas de resina avanzados)
Exposición pico a corto plazo +260°C a +300°C
Resistencia térmica vs. fibra de vidrio 20% más ligero que las alternativas de fibra de vidrio
El aire atrapado dentro de las celdas del panal crea una barrera aislante efectiva. Con una conductividad térmica aproximadamente 3.000–6.000 veces menor que la del aluminio, este núcleo reduce drásticamente la transferencia de calor de los componentes de escape del lado caliente a las estructuras adyacentes, protegiendo equipos sensibles, reduciendo el calor residual en la cabina y mejorando la eficiencia general del sistema.
2.2 Construcción Ultraligera
Rango de densidad 29 – 144 kg/m³ (1.8 – 9.0 lb/ft³)
Peso vs. materiales sólidos Hasta un 60% más ligero que las estructuras metálicas equivalentes
Peso vs. fibra de vidrio 20% más ligero
Cada kilogramo ahorrado en el diseño de cubiertas de escape se traduce directamente en una mayor capacidad de carga útil, un mayor alcance y un menor consumo de combustible. Con densidades tan bajas como 29 kg/m³, este núcleo permite a los ingenieros lograr protección térmica sin comprometer los objetivos de peso.
2.3 Seguridad contra Incendios Autoextinguible
Rendimiento de la propiedad
Tiempo de autoextinción < 1 segundo (solo papel NOMEX®)
Cumplimiento de inflamabilidad FAR 25.853 Apéndice F Partes I y V
Emisión de humo Bajo humo y baja toxicidad
Penetración de llama Resistente de acuerdo con FAR Parte 25 Apéndice F
A diferencia del panal de aluminio, que se derrite y conduce el calor, nuestro núcleo de aramida es autoextinguible y no soporta la combustión. La matriz de resina fenólica desencadena una reacción de carbonización al calentarse, creando una barrera física que corta el suministro de oxígeno y apaga la llama. Esta propiedad activa de interrupción de incendios proporciona protección crítica en compartimentos de motor y zonas de escape donde las líneas de combustible, los fluidos hidráulicos y las altas temperaturas crean riesgos de incendio elevados.
2.4 Beneficios Adicionales de Rendimiento
· Resistencia a la corrosión – Inherente no metálico; inmune a la corrosión galvánica, la humedad y el ataque químico
· Propiedades dieléctricas – Excelente aislante eléctrico; sin interferencias electromagnéticas
· Resistencia al impacto – Alta tenacidad con buena resistencia a la fatiga y al impacto
· Amortiguación de vibraciones – Aislamiento acústico y de vibraciones eficaz
· Conformabilidad – Buena conformabilidad para formar curvas
Propiedades Mecánicas del Núcleo de Panal Nomex
| Tamaño de la celda del panal (mm)) |
Densidad (Kg/ m3) |
Resistencia a la compresión plana(MPa) | Propiedades de cizallamiento plano(Mpa) | ||||
| Material del núcleo puro | Estructura sándwich | Resistencia | Módulo | ||||
| L | W | L | W | ||||
|
1.83 |
48 | 1.8 | 2.28 | 1.38 | 0.79 | 88 | 45 |
| 64 | 3.12 | 3.83 | 1.81 | 1.11 | 100 | 57 | |
|
2.75 |
32 | 0.92 | 1.0 | 0.79 | 0.46 | 66 | 32 |
| 48 | 2.1 | 2.33 | 1.48 | 0.86 | 121 | 54 | |
| 72 | 3.93 | 4.26 | 2.62 | 1.45 | 151 | 65 | |
Propiedades Mecánicas del Núcleo de Panal Nomex 2
| Tipo de núcleo | Densidad ( kg/m3) |
Resistencia a la compresión est. (Mpa) |
Propiedades de cizallamiento L(Mpa) | Propiedades de cizallamiento W(Mpa) | |||||||
| Resistencia | Módulo | Resistencia | Módulo | ||||||||
| Typ | Min Ind | Typ | Min Ind | Typ | Min Ind | Typ | Min Ind | Typ | Min Ind | ||
| 3.2-29 | 29 | 0.77 | 0.60 | 0.56 | 0.47 | 25.9 | 17.4 | 0.35 | 0.30 | 14.5 | 11.3 |
| 3.2-48 | 48 | 2.35 | 1.92 | 1.22 | 1.03 | 44.5 | 34.5 | 0.73 | 0.61 | 27.1 | 20.9 |
| 3.2-64 | 64 | 3.88 | 3.22 | 1.72 | 1.55 | 61.0 | 54.0 | 0.99 | 0.82 | 34.0 | 25.0 |
| 3.2-80(E) | 80 | 6.67 | 4.49 | 1.92 | 1.65 | 66.1 | 52.3 | 1.20 | 0.97 | 43.9 | 36.3 |
| 3.2-80 | 80 | 5.19 | 4.69 | 2.22 | 1.95 | 71.0 | 64.0 | 1.23 | 1.05 | 38.4 | 34.0 |
| 3.2-96(E) | 96 | 8.99 | 8.78 | 2.49 | 2.25 | 82.8 | 77.5 | 1.73 | 1.67 | 59.1 | 55.5 |
| 4.8-40 | 40 | 1.63 | 1.46 | 0.95 | 0.92 | 38.0 | 36.3 | 0.55 | 0.52 | 23.9 | 22.5 |
| 4.8-48 | 48 | 2.45 | 1.86 | 1.24 | 1.02 | 41.3 | 34.0 | 0.77 | 0.60 | 30.0 | 18.0 |
| 4.8-72 | 72 | 5.28 | 4.60 | 1.70 | 1.32 | 57.1 | 47.5 | 1.09 | 0.80 | 40.5 | 23.2 |
| 4.8EX-48 | 48 | 2.20 | 1.80 | 0.79 | 0.62 | 20.6 | 16.1 | 0.87 | 0.72 | 42.0 | 34.0 |
AplicACIÓN: El Núcleo de Panal de Para-Aramida de Extremadamente Alta Resistencia para Aplicaciones de Gama Alta es un núcleo no metálico de alto rendimiento que puede reemplazar los materiales de núcleo de panal de fibra de vidrio y Nomex® para lograr reducciones de peso significativas sin sacrificar el rendimiento en la mayoría de las aplicaciones. Los usos del panal de fibra de para-aramida incluyen cubiertas de barcos, cocinas de aviones, pisos, mamparos, bordes de ataque y de salida de aviones, radomos, flaps, paneles de acceso y puertas.
