Datos del producto:
Pago y Envío Términos:
|
| Material: | Papel de para-aramida | Pensamiento de aluminio: | 0,05, 0,06 o 0,076 mm |
|---|---|---|---|
| Tamaño de celda: | 2, 3, 5, 8 milímetros | Dureza: | H18 |
| Altura: | Personalizado | Nombre del producto: | Núcleo de panal de para-aramida |

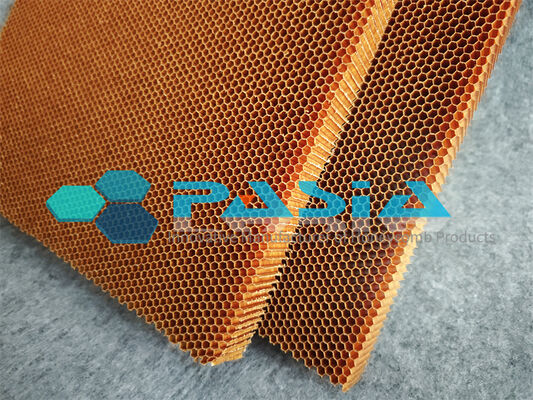

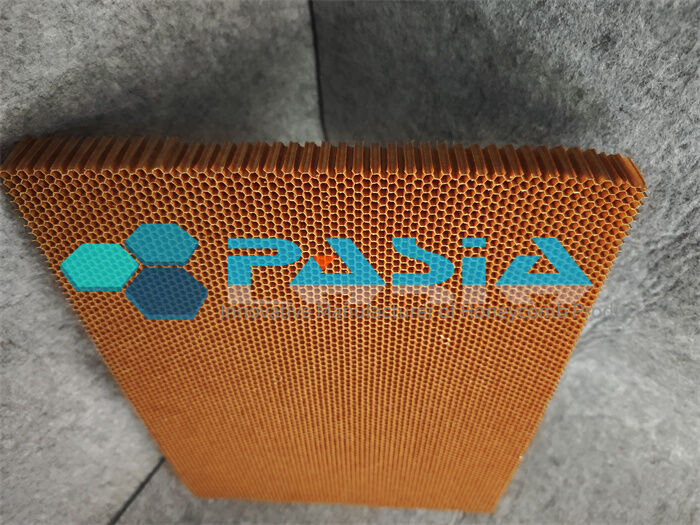

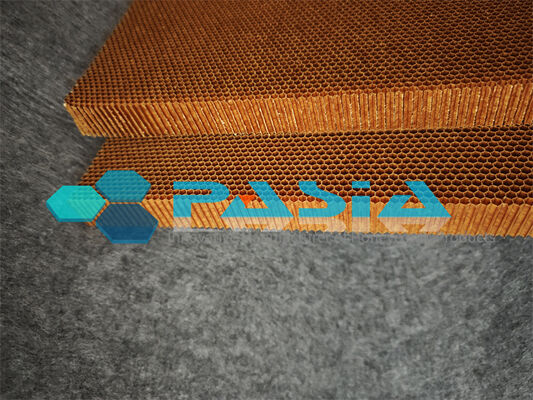

Núcleo de panal de miel de aramida ultraligero para estructuras de fuselaje de aviones no tripulados
El núcleo de panal de abejas de aramida ultraligero es un material de núcleo estructural de alto rendimiento diseñado específicamente para estructuras de aeronaves no tripuladas (UAV), paneles de fuselaje, alas,y estructuras sintéticas compuestas. Fabricado a partir de papel de fibra de aramida metaramida (Nomex®) o paraaramida (Kevlar®) impregnado con resina fenólica resistente al calor,Este núcleo de panal de miel ofrece una combinación excepcional de baja densidadLa industria de la aviación da cada vez más prioridad a la ligereza para una mayor autonomía y capacidad de carga útil.Los núcleos de panal de miel de aramida se han convertido en un factor clave para el diseño moderno de drones, donde cada gramo de peso estructural ahorrado se traduce directamente en una mejora de la eficiencia operativa.
Materiales y construcción
El núcleo está fabricado con hojas de papel de fibra de aramida unidas en los nodos con adhesivo termoadhesivo, expandido en una configuración de célula hexagonal,y luego sumergido en resina fenólica resistente al calor y curadoEste proceso de fabricación produce una estructura celular rígida y ligera con una geometría celular uniforme y propiedades mecánicas consistentes.Las variantes de para-aramida (basadas en Kevlar®) ofrecen un rendimiento mejorado en comparación con los núcleos de metaramida en términos de peso, resistencia, rigidez y resistencia a la fatiga.Los avances recientes en la tecnología del papel para-arámido ultraligero, como el Kevlar® N636 de 1 milímetro, permiten ahora la construcción de núcleos de panal de abejas con densidades tan bajas como 20 kg/m3, que producen paneles sándwich que son un 20-30% más ligeros que los núcleos convencionales de metaramida de 29 kg/m3.
Principales características y beneficios
· Densidad ultrabaja: Disponible en densidades que van desde 20 kg/m3 hasta 144 kg/m3, con tamaños de células de 1,83 mm a 9,5 mm para adaptarse a diferentes requisitos estructurales.
· Alta relación resistencia/peso: rigidez específica hasta 9 veces superior a la del acero, ofreciendo una capacidad de carga excepcional con una masa mínima.
· Excelente rendimiento de compresión y de cizallamiento: la resistencia a la compresión estabilizada alcanza hasta 3,9 MPa a una densidad de 64 kg/m3, con una resistencia a la cizallamiento de las placas de hasta 2,0 MPa (dirección L).
· Resistencia al fuego: Propiedades de autoextinción conforme con FAR 25.853 para los interiores de la cabina y FAR 25.855 para los compartimentos de carga.
· Estabilidad térmica: temperatura de funcionamiento de hasta 180°C, con una resistencia a la compresión plana superior al 85% y un rendimiento de corte superior al 65% en condiciones de alta temperatura.
· Resistencia a la corrosión y al medio ambiente: Resistencia al agua, al aceite, al combustible y al crecimiento de hongos, lo que garantiza una durabilidad a largo plazo en diversos entornos operativos.
· Excelentes propiedades dieléctricas: su baja constante dieléctrica lo hace adecuado para estructuras radómicas y adyacentes a las antenas.
· Buena formabilidad: puede ser formado por calor en formas curvas y contornadas para geometrías complejas de la fuselaje.
Propiedades mecánicas del núcleo del panal de miel Nomex
| Tamaño de la célula del panal (mm)) |
Densidad (Kg/m)3) |
Resistencia a la compresión (MPa) | Propiedades de cizallamiento plano (Mpa) | ||||
| Material de núcleo puro | Estructura de sándwich | Fuerza | El módulo | ||||
| - ¿ Qué? | No | - ¿ Qué? | No | ||||
|
1.83 |
48 | 1.8 | 2.28 | 1.38 | 0.79 | 88 | 45 |
| 64 | 3.12 | 3.83 | 1.81 | 1.11 | 100 | 57 | |
|
2.75 |
32 | 0.92 | 1.0 | 0.79 | 0.46 | 66 | 32 |
| 48 | 2.1 | 2.33 | 1.48 | 0.86 | 121 | 54 | |
| 72 | 3.93 | 4.26 | 2.62 | 1.45 | 151 | 65 | |
Propiedades mecánicas del núcleo de panal de miel Nomex 2
| Tipo de núcleo | Densidad (kg/m3) |
- ¿ Por qué no? (Mpa) |
L Propiedades de cizallamiento ((Mpa) | W Propiedades de cizallamiento ((Mpa) | |||||||
| Fuerza | El módulo | Fuerza | El módulo | ||||||||
| Tipo de producto | Min Ind | Tipo de producto | Min Ind | Tipo de producto | Min Ind | Tipo de producto | Min Ind | Tipo de producto | Min Ind | ||
| 3.2-29 | 29 | 0.77 | 0.60 | 0.56 | 0.47 | 25.9 | 17.4 | 0.35 | 0.30 | 14.5 | 11.3 |
| 3.2-48 | 48 | 2.35 | 1.92 | 1.22 | 1.03 | 44.5 | 34.5 | 0.73 | 0.61 | 27.1 | 20.9 |
| 3.2 a 64 | 64 | 3.88 | 3.22 | 1.72 | 1.55 | 61.0 | 54.0 | 0.99 | 0.82 | 34.0 | 25.0 |
| 3.2-80 ((E) | 80 | 6.67 | 4.49 | 1.92 | 1.65 | 66.1 | 52.3 | 1.20 | 0.97 | 43.9 | 36.3 |
| 3.2-80 | 80 | 5.19 | 4.69 | 2.22 | 1.95 | 71.0 | 64.0 | 1.23 | 1.05 | 38.4 | 34.0 |
| 3.2-96 ((E) | 96 | 8.99 | 8.78 | 2.49 | 2.25 | 82.8 | 77.5 | 1.73 | 1.67 | 59.1 | 55.5 |
| 4.8 a 40 | 40 | 1.63 | 1.46 | 0.95 | 0.92 | 38.0 | 36.3 | 0.55 | 0.52 | 23.9 | 22.5 |
| 4.8-48 | 48 | 2.45 | 1.86 | 1.24 | 1.02 | 41.3 | 34.0 | 0.77 | 0.60 | 30.0 | 18.0 |
| 4.8-72 | 72 | 5.28 | 4.60 | 1.70 | 1.32 | 57.1 | 47.5 | 1.09 | 0.80 | 40.5 | 23.2 |
| 4.8EX-48 | 48 | 2.20 | 1.80 | 0.79 | 0.62 | 20.6 | 16.1 | 0.87 | 0.72 | 42.0 | 34.0 |
Aplicación:
Extremely High Strength Para-Aramid Honeycomb Core For High End Application is a high performance non-metallic core which can replace fiberglass and Nomex® honeycomb core materials to achieve significant weight reductions without sacrificing performance in most applicationsLos usos de los panales de fibra de paraaramida incluyen cubiertas de barcos, cocinas de aviones, suelos, tabiques, bordes delanteros y traseros de aviones, radomas, aletas, paneles de acceso y puertas.
