Datos del producto:
Pago y Envío Términos:
|
| Material: | Papel de para-aramida | Pensamiento de aluminio: | 0,05, 0,06 o 0,076 mm |
|---|---|---|---|
| Tamaño de celda: | 2, 3, 5, 8 milímetros | Dureza: | H18 |
| Altura: | Personalizado | Nombre del producto: | Núcleo de panal de para-aramida |

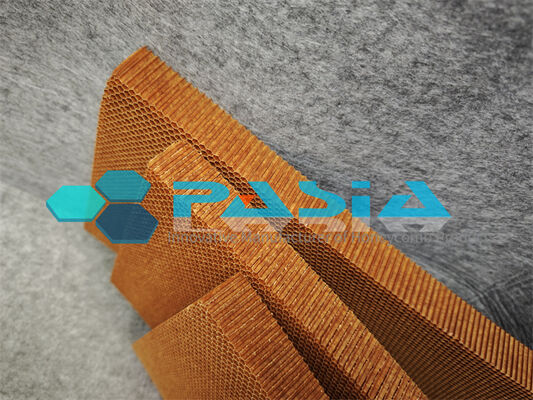

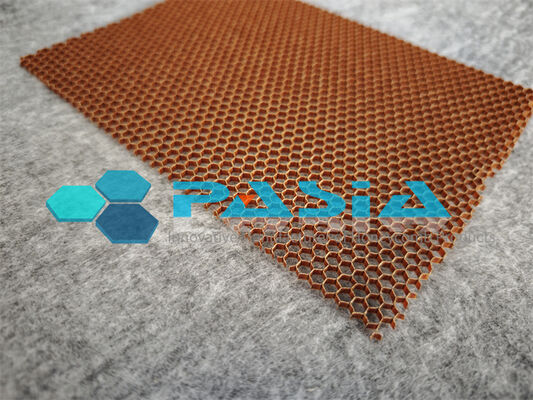

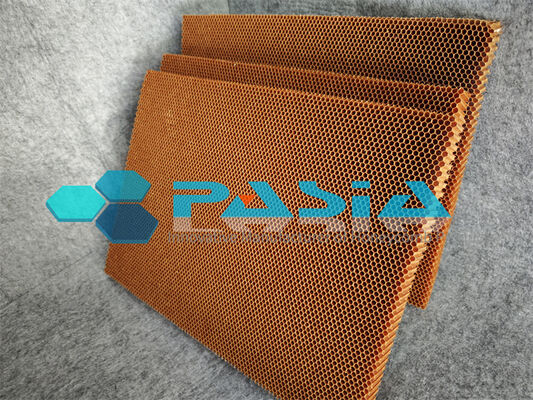

Núcleo de aramida ignífugo ligero para paneles interiores aeroespaciales
Este producto es un panel sándwich diseñado para aplicaciones interiores aeroespaciales, construido con un núcleo ligero de panal de aramida unido entre pieles reforzadas. Ofrece una relación resistencia-peso excepcional al tiempo que cumple con los estrictos requisitos de inflamabilidad de FAR 25.853 para interiores de cabinas de aeronaves.
Características clave
Construcción ultraligera: el núcleo de panal de fibra de aramida reduce significativamente el peso del panel sin comprometer la integridad estructural
Excelente rendimiento ignífugo: propiedades autoextinguibles con baja liberación de calor y mínima emisión de humo
Alta relación resistencia-peso: propiedades mecánicas superiores por unidad de peso en comparación con los materiales de núcleo convencionales
Resistencia a la corrosión: resistencia inherente a la humedad, productos químicos y crecimiento de hongos
Excelente estabilidad térmica: temperatura de servicio hasta 180 °F (82 °C)
Aplicaciones
Compartimentos superiores de equipaje
Paneles de techo
Paredes laterales de cabina
Particiones y mamparos
Cocinas y estructuras de baños
Propiedades mecánicas del núcleo de panal Nomex
| Tamaño de la celda del panal (mm)) |
Densidad (Kg/ m3) |
Resistencia a la compresión plana (MPa) | Propiedades de cizallamiento plano (Mpa) | ||||
| Material de núcleo puro | Estructura sándwich | Resistencia | Módulo | ||||
| L | W | L | W | ||||
|
1.83 |
48 | 1.8 | 2.28 | 1.38 | 0.79 | 88 | 45 |
| 64 | 3.12 | 3.83 | 1.81 | 1.11 | 100 | 57 | |
|
2.75 |
32 | 0.92 | 1.0 | 0.79 | 0.46 | 66 | 32 |
| 48 | 2.1 | 2.33 | 1.48 | 0.86 | 121 | 54 | |
| 72 | 3.93 | 4.26 | 2.62 | 1.45 | 151 | 65 | |
Propiedades mecánicas del núcleo de panal Nomex 2
| Tipo de núcleo | Densidad ( kg/m3) |
Comp. Stab. (Mpa) |
Propiedades de cizallamiento en L (Mpa) | Propiedades de cizallamiento en W (Mpa) | |||||||
| Resistencia | Módulo | Resistencia | Módulo | ||||||||
| Typ | Min Ind | Typ | Min Ind | Typ | Min Ind | Typ | Min Ind | Typ | Min Ind | ||
| 3.2-29 | 29 | 0.77 | 0.60 | 0.56 | 0.47 | 25.9 | 17.4 | 0.35 | 0.30 | 14.5 | 11.3 |
| 3.2-48 | 48 | 2.35 | 1.92 | 1.22 | 1.03 | 44.5 | 34.5 | 0.73 | 0.61 | 27.1 | 20.9 |
| 3.2-64 | 64 | 3.88 | 3.22 | 1.72 | 1.55 | 61.0 | 54.0 | 0.99 | 0.82 | 34.0 | 25.0 |
| 3.2-80(E) | 80 | 6.67 | 4.49 | 1.92 | 1.65 | 66.1 | 52.3 | 1.20 | 0.97 | 43.9 | 36.3 |
| 3.2-80 | 80 | 5.19 | 4.69 | 2.22 | 1.95 | 71.0 | 64.0 | 1.23 | 1.05 | 38.4 | 34.0 |
| 3.2-96(E) | 96 | 8.99 | 8.78 | 2.49 | 2.25 | 82.8 | 77.5 | 1.73 | 1.67 | 59.1 | 55.5 |
| 4.8-40 | 40 | 1.63 | 1.46 | 0.95 | 0.92 | 38.0 | 36.3 | 0.55 | 0.52 | 23.9 | 22.5 |
| 4.8-48 | 48 | 2.45 | 1.86 | 1.24 | 1.02 | 41.3 | 34.0 | 0.77 | 0.60 | 30.0 | 18.0 |
| 4.8-72 | 72 | 5.28 | 4.60 | 1.70 | 1.32 | 57.1 | 47.5 | 1.09 | 0.80 | 40.5 | 23.2 |
| 4.8EX-48 | 48 | 2.20 | 1.80 | 0.79 | 0.62 | 20.6 | 16.1 | 0.87 | 0.72 | 42.0 | 34.0 |
AplicACIÓN:
El núcleo de panal de para-aramida de resistencia extremadamente alta para aplicaciones de alta gama es un núcleo no metálico de alto rendimiento que puede reemplazar los materiales de núcleo de panal de fibra de vidrio y Nomex® para lograr reducciones de peso significativas sin sacrificar el rendimiento en la mayoría de las aplicaciones. Los usos del panal de fibra de para-aramida incluyen cubiertas de barcos, cocinas de aviones, pisos, particiones, bordes de ataque y de salida de aviones, radomos, flaps, paneles de acceso y puertas.
