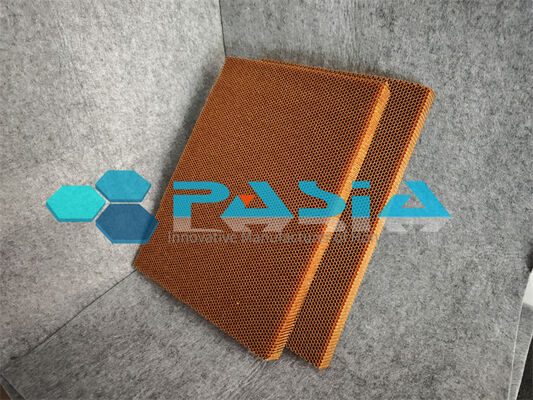

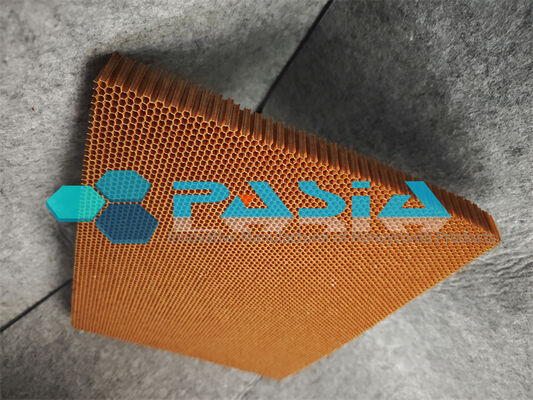

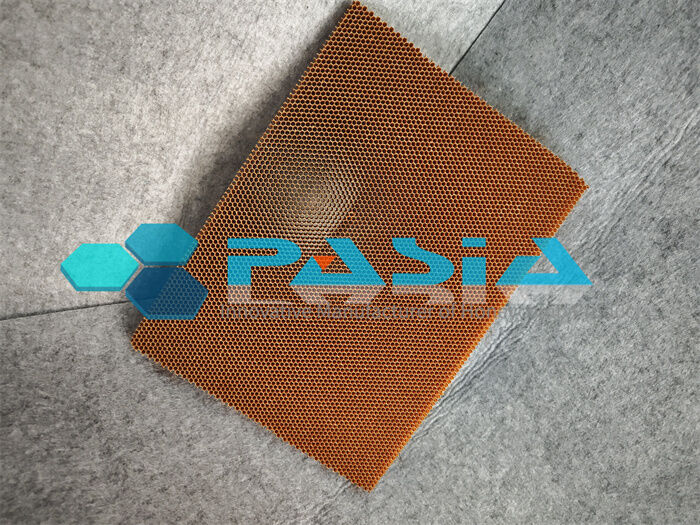

Estructura de Radomo de Antena de Radar con Núcleo de Panal de Aramida de Baja Dieléctrica
La Estructura de Radomo de Antena de Radar con Núcleo de Panal de Aramida de Baja Dieléctrica es una construcción sándwich compuesta avanzada diseñada para proporcionar una transparencia electromagnética superior, rigidez estructural y protección ambiental para sistemas de radar y antena de alto rendimiento. Basada en una configuración tipo A (sándwich A), esta estructura utiliza un núcleo de panal de baja dieléctrica unido entre finas pieles compuestas de alta resistencia, creando un equilibrio óptimo entre integridad mecánica y rendimiento eléctrico.
Características Clave
· Baja Constante Dieléctrica y Tangente de Pérdida: El núcleo de panal de aramida exhibe una constante dieléctrica típicamente inferior a 1.50, minimizando la atenuación de la señal y asegurando una transmisión eficiente de ondas electromagnéticas en frecuencias de banda ancha.
· Excelente Transparencia al Radar: Diseñada específicamente para actuar como una ventana electromagnética, la estructura introduce una pérdida de inserción mínima (típicamente < 1 dB en configuraciones de banda C), preservando la fidelidad de las señales de radar.
· Ultraligero y Alta Rigidez: Con un rango de densidad de 24–144 kg/m³, el núcleo de panal de aramida es más de un 30% más ligero que el panal de aluminio equivalente con igual rigidez. Esto reduce el peso total del sistema sin comprometer la capacidad de carga estructural.
· Rendimiento Mecánico Superior: La estructura sándwich ofrece alta resistencia específica y excelente resistencia al impacto. A diferencia de los materiales frágiles, el panal de aramida exhibe un comportamiento de aplastamiento progresivo, evitando la delaminación de área grande y manteniendo la integridad estructural bajo tensión.
· Durabilidad Ambiental: El material es inherentemente resistente a la corrosión, a la fatiga y retardante de llama (autoextinguible). Mantiene un rendimiento estable en un amplio rango de temperatura de -55°C a +180°C, lo que lo hace adecuado para entornos aeroespaciales y marinos hostiles.
Propiedades Mecánicas del Núcleo de Panal Nomex
| Tamaño de la celda del panal (mm)) |
Densidad (Kg/ m3) |
Resistencia a la compresión plana(MPa) | Propiedades de cizallamiento plano(Mpa) | ||||
| Material del núcleo puro | Estructura sándwich | Resistencia | Módulo | ||||
| L | W | L | W | ||||
|
1.83 |
48 | 1.8 | 2.28 | 1.38 | 0.79 | 88 | 45 |
| 64 | 3.12 | 3.83 | 1.81 | 1.11 | 100 | 57 | |
|
2.75 |
32 | 0.92 | 1.0 | 0.79 | 0.46 | 66 | 32 |
| 48 | 2.1 | 2.33 | 1.48 | 0.86 | 121 | 54 | |
| 72 | 3.93 | 4.26 | 2.62 | 1.45 | 151 | 65 | |
Propiedades Mecánicas del Núcleo de Panal Nomex 2
| Tipo de núcleo | Densidad ( kg/m3) |
Comp. Estabil.str (Mpa) |
Propiedades de Cizallamiento L(Mpa) | Propiedades de Cizallamiento W(Mpa) | |||||||
| Resistencia | Módulo | Resistencia | Módulo | ||||||||
| Tip | Ind Min | Tip | Ind Min | Tip | Ind Min | Tip | Ind Min | Tip | Ind Min | ||
| 3.2-29 | 29 | 0.77 | 0.60 | 0.56 | 0.47 | 25.9 | 17.4 | 0.35 | 0.30 | 14.5 | 11.3 |
| 3.2-48 | 48 | 2.35 | 1.92 | 1.22 | 1.03 | 44.5 | 34.5 | 0.73 | 0.61 | 27.1 | 20.9 |
| 3.2-64 | 64 | 3.88 | 3.22 | 1.72 | 1.55 | 61.0 | 54.0 | 0.99 | 0.82 | 34.0 | 25.0 |
| 3.2-80(E) | 80 | 6.67 | 4.49 | 1.92 | 1.65 | 66.1 | 52.3 | 1.20 | 0.97 | 43.9 | 36.3 |
| 3.2-80 | 80 | 5.19 | 4.69 | 2.22 | 1.95 | 71.0 | 64.0 | 1.23 | 1.05 | 38.4 | 34.0 |
| 3.2-96(E) | 96 | 8.99 | 8.78 | 2.49 | 2.25 | 82.8 | 77.5 | 1.73 | 1.67 | 59.1 | 55.5 |
| 4.8-40 | 40 | 1.63 | 1.46 | 0.95 | 0.92 | 38.0 | 36.3 | 0.55 | 0.52 | 23.9 | 22.5 |
| 4.8-48 | 48 | 2.45 | 1.86 | 1.24 | 1.02 | 41.3 | 34.0 | 0.77 | 0.60 | 30.0 | 18.0 |
| 4.8-72 | 72 | 5.28 | 4.60 | 1.70 | 1.32 | 57.1 | 47.5 | 1.09 | 0.80 | 40.5 | 23.2 |
| 4.8EX-48 | 48 | 2.20 | 1.80 | 0.79 | 0.62 | 20.6 | 16.1 | 0.87 | 0.72 | 42.0 | 34.0 |
AplicACIÓN:
El Núcleo de Panal de Para-Aramida de Extremadamente Alta Resistencia para Aplicaciones de Gama Alta es un núcleo no metálico de alto rendimiento que puede reemplazar los materiales de núcleo de panal de fibra de vidrio y Nomex® para lograr reducciones de peso significativas sin sacrificar el rendimiento en la mayoría de las aplicaciones. Los usos del panal de fibra de para-aramida incluyen cubiertas de barcos, cocinas de aviones, pisos, mamparos, bordes de ataque y de salida de aviones, radomos, flaps, paneles de acceso y puertas.
