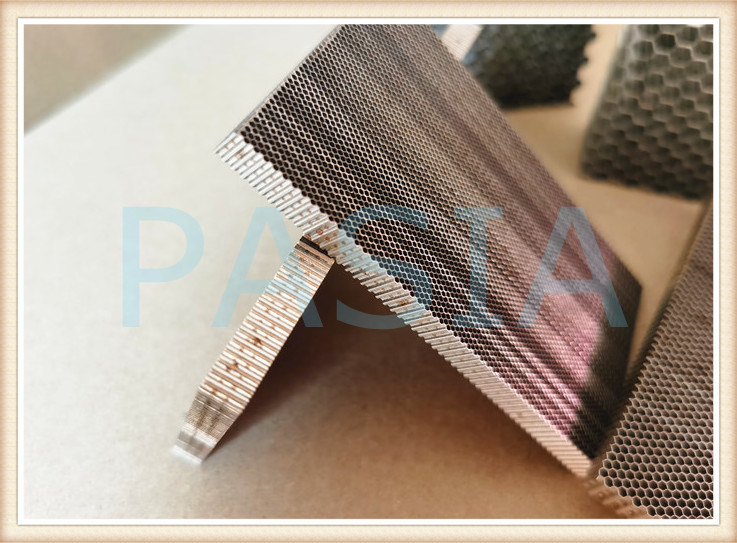

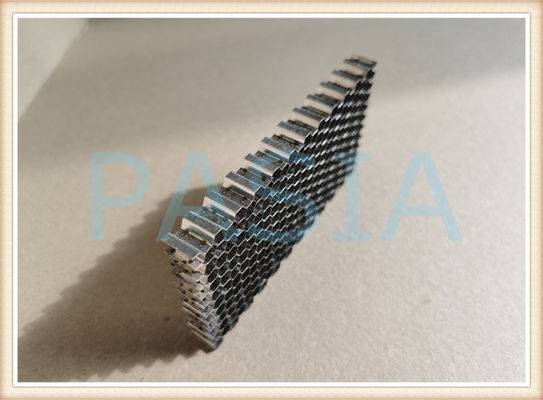

Compresor soldado sello de panal de miel Turbina de gas de alta temperatura

Turbina de gas de sello de panal de miel soldada con compresor

P: ¿En qué se diferencia una foca de panal de miel de una foca de laberinto?

R: Los sellos de laberinto tradicionales se basan únicamente en una trayectoria tortuosa para restringir el flujo, lo que puede generar un remolino de gas desestabilizador.romper el flujo de circunferencia en pequeños remolinos dentro de cada célula hexagonal, reduciendo las fugas de manera más eficaz y eliminando la “inestabilidad rotordinámica” a menudo asociada con los sellos de laberinto de alta velocidad.

El sello de panal es una estructura de sellado metálico especializada diseñada para reducir drásticamente el flujo de aire y la fuga de vapor en motores de aviación, turbinas de gas y turbinas de vapor.A diferencia del sellamiento de laberinto tradicional, el innovador núcleo de panal de abeja, compuesto por células hexagonales interconectadas, crea caídas de presión controladas y interrumpe el remolino de gas circundante, evitando efectivamente las fuerzas desestabilizadoras del rotor.

Mediante la integración de recubrimientos abrazables avanzados pulverizados con plasma y tecnologías de soldadura al vacío, los sellos de panal de abejas modernos permiten una distancia de funcionamiento cercana a cero entre los componentes estáticos y rotativos.El resultado es un aumento significativo en la eficiencia térmica, reducción del consumo de combustible y reducción de las emisiones de CO2 sin comprometer la integridad estructural bajo cargas térmicas extremas (hasta 950°C/1740°F).

El sello de panal de miel de acero inoxidable soldado se fabrica además a partir de núcleos de panal de miel que se utilizan en los motores de turbinas de gas modernos o en las turbinas de energía.Es una pieza necesaria para la maquinaria moderna de turbinas- basándose en la estructura de panal de abejas, se minimiza el desbordamiento del fluido de trabajo en los espacios libres radiales, se aumenta la eficiencia relativa,El consumo de combustible se reduce en un 5% y el desgaste abrasivo de la sección de flujo de la turbina también se reduce..

Diseñados para la precisión ¢ Especificaciones técnicas

Nuestra línea de productos de focas de panal soporta las siguientes especificaciones flexibles:

Aplicaciones:

· Sellado aeroespacial y de aviación: ideal para compresores de motores a reacción de aviones y cubiertas de turbinas.

· Turbinas de gas de generación de energía: se utilizan en centrales eléctricas de ciclo combinado para minimizar la fuga de vapor parasitaria, lo que reduce el calor promedio

el consumo de carbón estándar en aproximadamente 5 gramos por kilovatio-hora.

· Turbinas de vapor industriales: mejora la estabilidad del rotor y la deshumidificación en las puntas de las palas, protegiendo los componentes de la erosión por humedad.

· Rectificadores de flujo del túnel de viento y del compresor: garantizan el flujo de aire laminar y reducen las pérdidas aerodinámicas en las instalaciones de ensayo de alta velocidad.

· EMI/RFI Shielding: La estructura metálica de panal de abeja también actúa como una abertura de protección contra interferencias electromagnéticas (EMI) en los gabinetes electrónicos sensibles.

¿Qué tan eficiente es un foco de panal?

· Reducción de las fugas: en comparación con los sellos de laberinto, el sellamiento con panal de abeja reduce las fugas volumétricas de vapor/aire en un promedio del 30% al 50% (manteniendo al mismo tiempo espacios más delgados).

· Eficiencia térmica: para las turbinas de vapor supercríticas de 600 MW, la sustitución de los sellos tradicionales por variantes de panal de abeja reduce el consumo de calor en aproximadamente 5 gramos de carbón estándar por kWh.

· Vida útil: Debido a su excelente resistencia a la abrasión y adaptabilidad dinámica, la vida útil de un sello de panal de abejas es típicamente más del doble que la de un sello de peine ordinario.Reducción significativa del tiempo de inactividad del mantenimiento.

¿Por qué elegir este sello de panal de miel?

No somos un simple distribuidor de componentes, sino un fabricante original con profundas capacidades de investigación y desarrollo y producción en productos de panal:

· Experiencia interna: con más de 11 años de experiencia en el diseño, fabricación y mecanizado de precisión de estructuras metálicas de panal,Nos encargamos de todo de forma independiente, desde componentes de motores de micro-células de panal de abeja hasta anillos de sellado de turbinas de vapor a gran escala..

· Tecnologías patentadas: Somos uno de los pocos fabricantes de la industria que opera simultáneamente líneas de producción automáticas de soldadura láser y tecnología de soldadura al vacío.La soldadura al vacío garantiza un vínculo excepcionalmente fuerte entre el núcleo del panal de abejas y la placa de soporte..

· Aseguramiento de la calidad: Implementamos estrictamente las normas internacionales de gestión de la calidad y mantenemos GB/T 19001‐2016 / ISO 9001:Certificación de 2015 y certificación GJB 9001C‐2017 (Estándar Nacional de China), garantizando una calidad de “grado” para nuestros productos.

· Estudios de casos globales Evidencia de primera mano: Nuestros sellos de panal de abeja se han aplicado con éxito en un proyecto de modernización de una planta de energía de turbinas de gas en el sudeste asiático,El sistema de mantenimiento de los motores de los avionesEn un caso, ayudamos a un proveedor de mantenimiento de turbinas de gas a reducir las fugas en el espacio libre de la punta del rotor en un 37%,que prolonga significativamente la vida útil del ciclo térmico de las cuchillas.

Ventajas
