Datos del producto:
Pago y Envío Términos:
|
| Proceso: | soldado | Material: | Acero inoxidable |
|---|---|---|---|
| Industria: | Turbina | Uso: | Sello |
| Método: | soldadura por puntos | Calificación: | Se trata de un sistema de control de las emisiones de gases de escape. |
| Ventaja: | Acoplamiento cruzado muy bajo | Solicitud: | Parte del motor de avión |

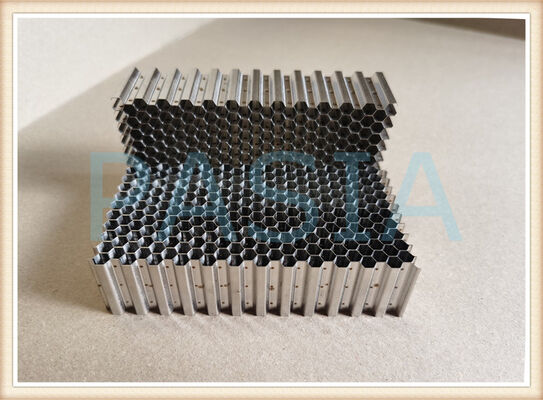

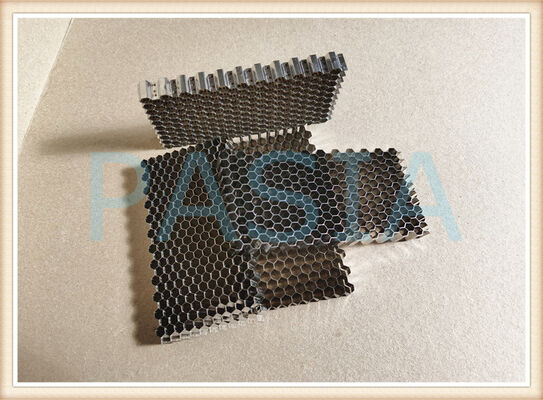

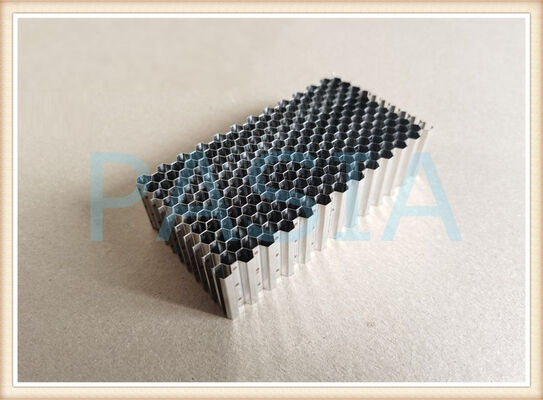

Tiras de sellado de nido de abeja de acero inoxidable con tamaños de celda que van de 0,8 mm a 5,6 mm para aplicaciones en turbinas de gas
Nuestras tiras de sellado de nido de abeja de acero inoxidable están diseñadas con precisión para aplicaciones de sellado en turbinas de gas, ofreciendo un control superior de fugas, estabilidad térmica y una larga vida útil en condiciones de operación extremas. Fabricadas con aleaciones de acero inoxidable de alta calidad, estas tiras de sellado están diseñadas para soportar altas temperaturas, oxidación y desgaste mecánico en entornos de turbinas y compresores.
Características clave
· Tamaños de celda: Disponibles en una amplia gama de 0,8 mm a 5,6 mm, lo que permite la optimización para requisitos específicos de holgura, fugas y tolerancia al roce.
· Material: Acero inoxidable de alta temperatura (por ejemplo, 304, 316, 321 o grados personalizados) para una excelente resistencia a la corrosión y oxidación.
· Construcción: Núcleo uniforme de nido de abeja con paredes celulares formadas con precisión, soldadas o soldadas por resistencia a una tira de soporte.
· Excelente tolerancia al roce: La deformación controlada de la celda minimiza el daño del rotor durante el contacto transitorio.
· Estabilidad térmica: Mantiene la integridad estructural y el rendimiento de sellado en amplios rangos de temperatura.
· Personalizable: El grosor de la lámina, la geometría de la celda, el ancho de la tira, la longitud y la configuración de la placa de soporte se pueden adaptar a las especificaciones del cliente.
Diseñado para la precisión - Especificaciones técnicas
Nuestra línea de productos de sellos de nido de abeja admite las siguientes especificaciones flexibles:
| Parámetro | Rango de especificación |
| Opciones de material | Acero inoxidable, Haynes 214, Hastelloy X, aleación de alta temperatura, acero al carbono |
| Tamaño de celda de nido de abeja | 0,8 mm - 5,6 mm (0,8 mm, 1,6 mm, 2,0 mm, 3,2 mm, 4,2 mm, 5,6 mm, etc.) |
| Grosor de la pared celular | 0,08 mm, 0,1 mm, 0,13 mm, 0,15 mm, 0,2 mm (personalizable) |
| Formas del producto | Anillos, segmentos, tiras, láminas rectangulares, etc. |
| Procesos de fabricación | Soldadura automática por láser, soldadura fuerte al vacío, etc. |
Aplicaciones:
· Sellado aeroespacial y de aviación: Ideal para compresores de motores a reacción de aeronaves y cubiertas de turbinas.
· Turbinas de gas para generación de energía: Se utilizan en plantas de energía de ciclo combinado para minimizar las fugas de vapor parásitas, lo que reduce el consumo promedio de calor
en aproximadamente 5 gramos por kilovatio-hora de carbón estándar.
· Turbinas de vapor industriales: Mejora la estabilidad del rotor y la deshumidificación en las puntas de las palas, protegiendo los componentes de la erosión por humedad.
· Túneles de viento y enderezadores de flujo de compresores: Asegura un flujo de aire laminar y reduce las pérdidas aerodinámicas en instalaciones de prueba de alta velocidad.
· Blindaje EMI/RFI: La estructura metálica de nido de abeja también actúa como un ventilador de blindaje contra interferencias electromagnéticas (EMI) en recintos electrónicos sensibles.
¿Qué tan eficiente es un sello de nido de abeja?
· Reducción de fugas: En comparación con los sellos laberínticos, el sellado de nido de abeja reduce las fugas volumétricas de vapor/aire en un promedio del 30 % al 50 % (al tiempo que mantiene holguras más finas).
· Eficiencia térmica: Para turbinas de vapor supercríticas de 600 MW, el reemplazo de sellos tradicionales por variantes de nido de abeja reduce el consumo de calor en aproximadamente 5 gramos de carbón estándar por kWh.
· Vida útil: Debido a su excelente resistencia a la abrasión y adaptabilidad dinámica, la vida útil operativa de un sello de nido de abeja es típicamente más del doble que la de los sellos de peine ordinarios, lo que reduce significativamente el tiempo de inactividad por mantenimiento.
¿Por qué elegir este sello de nido de abeja - Experiencia en el mundo real (Enfoque EEAT)
No somos un simple distribuidor de componentes, sino un fabricante original con profundas capacidades de I+D y producción en productos de nido de abeja:
· Experiencia interna: Con más de 11 años de experiencia en diseño, fabricación y mecanizado de precisión de estructuras metálicas de nido de abeja, manejamos de forma independiente todo, desde componentes de motores a reacción de nido de abeja de microcelda hasta anillos de sellado de turbinas de vapor a gran escala.
· Tecnologías patentadas: Somos uno de los pocos fabricantes de la industria que opera simultáneamente líneas de producción de soldadura automática por láser y tecnología de soldadura fuerte al vacío. La soldadura fuerte al vacío garantiza una unión excepcionalmente fuerte entre el núcleo de nido de abeja y la placa de soporte; no se delaminará incluso bajo vibración continua a alta temperatura.
· Garantía de calidad: Implementamos estrictamente estándares internacionales de gestión de calidad y poseemos la certificación GB/T 19001-2016 / ISO 9001:2015, así como la certificación GJB 9001C-2017 (Estándar Nacional de China), lo que garantiza una calidad de "grado A" para nuestros productos.
· Estudios de caso globales - Evidencia de primera mano: Nuestros sellos de nido de abeja se han aplicado con éxito en un proyecto de modernización de una planta de energía de turbina de gas en el sudeste asiático, así como en la cadena de suministro de MRO (Mantenimiento, Reparación y Revisión) de motores a reacción en China. En un caso, ayudamos a un proveedor de mantenimiento de turbinas de gas a reducir las fugas de holgura de la punta del rotor en un 37 %, lo que extendió significativamente la vida útil del ciclo térmico de las palas.
Ventajas
| 1 | Acoplamiento cruzado muy bajo |
| 2 | Mayor amortiguación directa que los sellos laberínticos |
| 3 | Más tolerante que los sellos laberínticos en caso de roce rotor-estator |
| 4 | Variedad de materiales disponibles para servir a una amplia gama de aplicaciones |
| 5 | Capaz de soportar temperaturas más altas que los sellos laberínticos convencionales |
