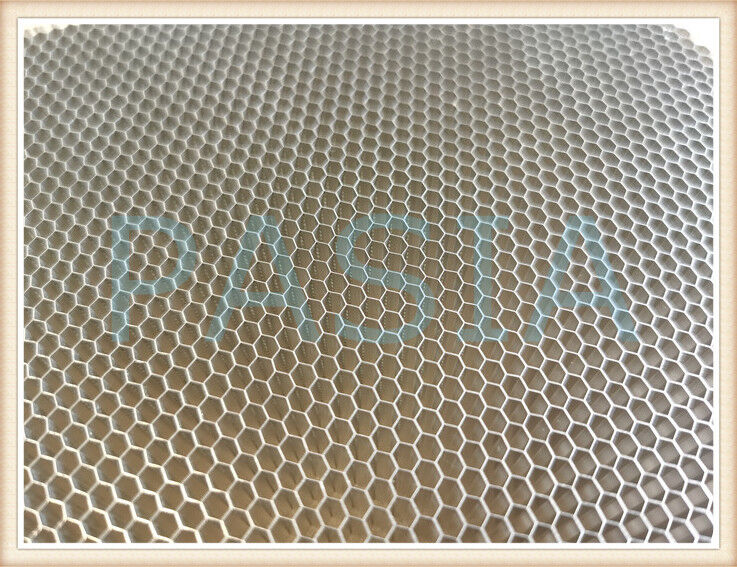

Sello de panal de abejas para turbinas de ahorro de combustible para motores de aeronaves comerciales

Turbina de Ahorro de Combustible Sello de Panal para Motores de Aviones Comerciales

Sello de Panal de Turbina de Ahorro de Combustible — Diseñado para Motores de Aviones Comerciales

1. El Desafío de la Eficiencia de Combustible en la Aviación Comercial

El combustible es el mayor costo operativo para las aerolíneas comerciales. Un Boeing 747 consume aproximadamente 5 galones de combustible por milla, un total de 30,000 galones (98 toneladas) en un vuelo entre Londres y Hong Kong. Para un avión comercial típico, los costos de combustible representan el 30-40% de los gastos operativos totales. Incluso una mejora del 1% en la eficiencia del combustible se traduce en millones de dólares en ahorros anuales por flota de aeronaves.

El anillo de sello de panal es un componente ampliamente utilizado que ha demostrado optimizar la eficiencia de combustible de los aero-motores. Al sellar el espacio radial entre las álabes giratorias y la pared de la turbina, optimiza tanto el consumo de combustible como la vida útil.

Este producto está diseñado específicamente para motores de aviones comerciales, ofreciendo ahorros medibles de combustible, menores emisiones de CO₂, e intervalos de mantenimiento extendidos.

2. Cómo los Sellos de Panal Ahorran Combustible

2.1 El Principio de Sellado

Durante la operación del motor, las álabes del rotor se expanden a medida que aumenta la temperatura. El anillo de sello de panal proporciona una superficie abradable sacrificial que permite que las álabes giratorias corten el sello, preservando la integridad tanto de las álabes como de la pared de la turbina, al tiempo que se logra la mínima holgura radial posible.

2.2 El Impacto en la Eficiencia

• La reducción de fugas significa que se dirige más flujo de aire a través de la trayectoria de flujo central para la generación de empuje, en lugar de escapar alrededor de las puntas de las álabes
• Las holguras más ajustadas mantenidas durante todo el ciclo de servicio del motor reducen las pérdidas parásitas
• Un menor consumo específico de combustible (SFC) es el resultado directo de la reducción de fugas

2.3 Ahorros de Combustible Cuantificados

Mejora de la Métrica de Rendimiento
Reducción de fugas vs. sellos laberínticos ~30%
Mejora de la eficiencia de etapa +0.6%
Ganancia de eficiencia del cilindro de turbina ~1% (cuando la holgura radial se reduce de 1.5 mm a 0.5 mm)
Eficiencia adicional con diseño celular rectangular +0.5-1.0%
Prevención de fugas bajo condiciones de alta presión 40% mejor que los sellos laberínticos tradicionales

3. Aplicaciones en Aviones Comerciales

3.1 Plataformas de Motores

Este sello de panal está diseñado para todas las principales plataformas de motores de aviones comerciales, incluyendo:

Familia de Motores Aplicación en Aeronaves Requisito de Sello
CFM56-5B/-7B Airbus A320, Boeing 737 37 segmentos de sello de panal por motor
LEAP-1A/-1B/-1C Airbus A320neo, Boeing 737 MAX Geometría de panal de próxima generación
GEnx Boeing 787 Dreamliner Sellos de turbina de alta temperatura
Serie Trent Airbus A350, Boeing 777 Aplicaciones de sellado multietapa

El sector de aviones comerciales por sí solo requiere entre 500 y 800 sellos por motor, lo que convierte a los sellos de panal en una de las tecnologías de sellado más desplegadas en la aviación.

Diseñado para la Precisión – Especificaciones Técnicas

Nuestra línea de productos de sellos de panal admite las siguientes especificaciones flexibles:

Aplicaciones:

• Sellado Aeroespacial y de Aviación: Ideal para compresores de motores a reacción de aeronaves y cubiertas de turbinas.

• Turbinas de Gas para Generación de Energía: Utilizado en plantas de energía de ciclo combinado para minimizar las fugas de vapor parásitas, lo que reduce el consumo promedio de calor en aproximadamente 5 gramos por kilovatio-hora de carbón estándar.

• Turbinas de Vapor Industriales: Mejora la estabilidad del rotor y la deshumidificación en las puntas de las álabes, protegiendo los componentes de la erosión por humedad.

• Flujo Recto para Túneles de Viento y Compresores: Asegura un flujo de aire laminar y reduce las pérdidas aerodinámicas en instalaciones de prueba de alta velocidad.

• Blindaje EMI/RFI: La estructura metálica de panal también actúa como un ventilador de blindaje contra interferencias electromagnéticas (EMI) en recintos electrónicos sensibles.

¿Qué tan Eficiente es un Sello de Panal?

• Reducción de Fugas: En comparación con los sellos laberínticos, el sellado de panal reduce las fugas volumétricas de vapor/aire en un promedio del 30%-50% (mientras mantiene holguras más delgadas).

• Eficiencia Térmica: Para turbinas de vapor supercríticas de 600 MW, reemplazar los sellos tradicionales con variantes de panal reduce el consumo de calor en aproximadamente 5 gramos de carbón estándar por kWh.

• Vida Útil: Debido a su excelente resistencia a la abrasión y adaptabilidad dinámica, la vida útil operativa de un sello de panal es típicamente más del doble que la de los sellos de peine ordinarios, lo que reduce significativamente el tiempo de inactividad por mantenimiento.

¿Por Qué Elegir Este Sello de Panal – Experiencia en el Mundo Real (Enfoque EEAT)

No somos un simple distribuidor de componentes, sino un fabricante original con profundas capacidades de I+D y producción en productos de panal:

• Experiencia Interna: Con más de 11 años de experiencia en diseño, fabricación y mecanizado de precisión de estructuras de panal metálico, manejamos de forma independiente todo, desde componentes de aero-motores de panal de micro-celdas hasta anillos de sellado de turbinas de vapor a gran escala.

• Tecnologías Propietarias: Somos uno de los pocos fabricantes en la industria que opera simultáneamente líneas de producción de soldadura láser automática y tecnología de soldadura fuerte al vacío. La soldadura fuerte al vacío garantiza una unión excepcionalmente fuerte entre el núcleo de panal y la placa de soporte; no se delaminará incluso bajo vibración continua a alta temperatura.

• Garantía de Calidad: Implementamos estrictamente estándares internacionales de gestión de calidad y poseemos la certificación GB/T 19001-2016 / ISO 9001:2015, así como la certificación GJB 9001C-2017 (Estándar Nacional de China), asegurando una calidad de "grado A" para nuestros productos.

• Estudios de Caso Globales – Evidencia de Primera Mano: Nuestros sellos de panal se han aplicado con éxito en un proyecto de modernización de una planta de energía de turbina de gas en el Sudeste Asiático, así como en la cadena de suministro de MRO (Mantenimiento, Reparación y Revisión) de aero-motores en China. En un caso, ayudamos a un proveedor de mantenimiento de turbinas de gas a reducir las fugas de la holgura de la punta del rotor en un 37%, extendiendo significativamente la vida útil del ciclo térmico de las álabes.

Ventajas
