Tamaño de celda personalizado 0,8-3 mm Anillo de sello de panal de miel para motor de aeromotor

Anillo de sellado de panal de tamaño de celda personalizado de 0,8-3 mm para motores aeronáuticos

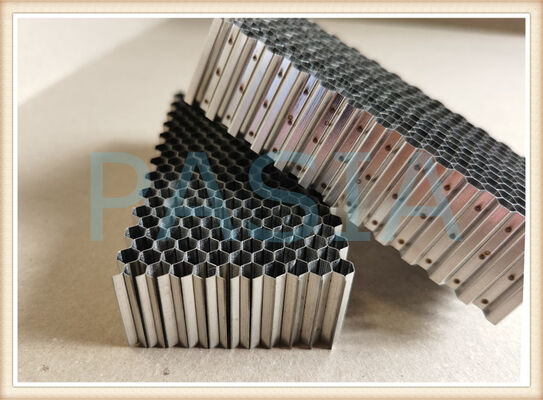

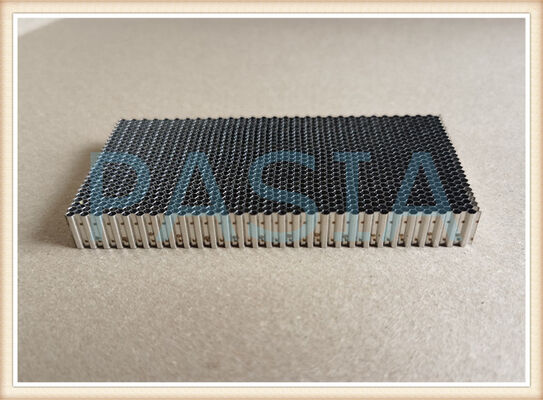

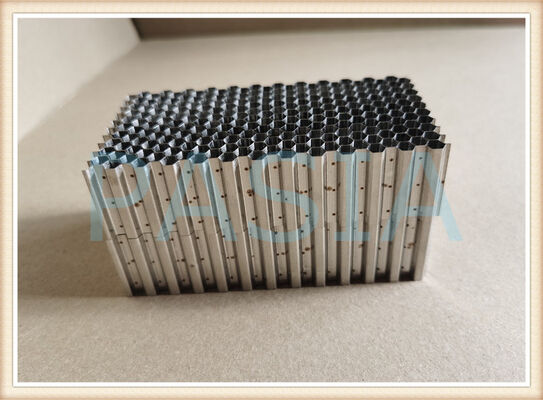

El anillo de sellado de panal de tamaño de celda personalizado de 0,8-3 mm de Pasia es un componente de sellado de ruta de gas diseñado con precisión, específicamente para aplicaciones en motores aeronáuticos. Instalado en la ranura anular alrededor del eje en la pared interior de la carcasa del motor, este anillo de sellado se utiliza para sellar el espacio radial entre las álabes giratorias y la pared del motor, reduciendo la fuga de aire y, por lo tanto, mejorando la eficiencia del motor al tiempo que se reduce el consumo de combustible.

La característica definitoria de este producto es su geometría de celda de panal personalizable, con diámetros de celda disponibles de 0,8 mm a 3,0 mm y profundidades de hasta 13 mm, lo que permite una adaptación precisa a las dimensiones de las álabes del rotor para un rendimiento de sellado óptimo.

2. Tamaños de celda personalizables: ajuste de precisión a sus álabes

El tamaño de la celda hexagonal en el anillo de sellado depende directamente de las dimensiones de las álabes del rotor. Nuestro producto ofrece una gama completa de tamaños de celda personalizados para adaptarse a diversas plataformas de motores y geometrías de álabes:

Diámetro de celda Aplicación típica Beneficio clave
0,8 mm Etapas de turbina de álabes pequeños / alta velocidad Resolución de sellado más fina, máxima reducción de fugas
1,0-1,6 mm Etapas de compresor y turbina de rango medio Rendimiento equilibrado y fabricabilidad
2,0-3,0 mm Etapas de álabes grandes / baja presión Adaptabilidad óptima a la abrasión y al espacio libre

Los tamaños de celda se pueden personalizar incrementalmente dentro del rango de 0,8-3,0 mm para que coincidan con precisión con las dimensiones de la punta de su álabes específica. Las opciones estándar disponibles incluyen 0,8 mm, 1,0 mm, 1,2 mm, 1,6 mm, 2,0 mm, 2,5 mm y 3,0 mm.

Las opciones de grosor de la lámina varían de 0,05 mm a 0,13 mm, lo que proporciona flexibilidad para diversos requisitos de resistencia y desgaste.

Nuestra línea de productos de sellos de panal admite las siguientes especificaciones flexibles:

Aplicaciones:

· Sellado aeroespacial y de aviación: ideal para compresores de motores a reacción de aviones y cubiertas de turbinas.

· Turbinas de gas para generación de energía: se utilizan en plantas de energía de ciclo combinado para minimizar la fuga de vapor parásita, lo que reduce el calor promedio

consumo en aproximadamente 5 gramos por kilovatio-hora de carbón estándar.

· Turbinas de vapor industriales: mejora la estabilidad del rotor y la deshumidificación en las puntas de las álabes, protegiendo los componentes de la erosión por humedad.

· Enderezadores de flujo de túnel de viento y compresores: garantiza un flujo de aire laminar y reduce las pérdidas aerodinámicas en instalaciones de prueba de alta velocidad.

· Blindaje EMI/RFI: la estructura metálica de panal también actúa como un ventilador de blindaje contra interferencias electromagnéticas (EMI) en recintos electrónicos sensibles.

¿Qué tan eficiente es un sello de panal?

· Reducción de fugas: en comparación con los sellos laberínticos, el sellado de panal reduce la fuga volumétrica de vapor/aire en un promedio del 30 % al 50 % (mientras mantiene espacios más delgados).

· Eficiencia térmica: para turbinas de vapor supercríticas de 600 MW, el reemplazo de sellos tradicionales por variantes de panal reduce el consumo de calor en aproximadamente 5 gramos de carbón estándar por kWh.

· Vida útil: debido a su excelente resistencia a la abrasión y adaptabilidad dinámica, la vida útil operativa de un sello de panal es típicamente más del doble que la de los sellos de peine ordinarios, lo que reduce significativamente el tiempo de inactividad de mantenimiento.

¿Por qué elegir este sello de panal – Experiencia en el mundo real (Enfoque EEAT)

No somos un simple distribuidor de componentes, sino un fabricante original con profundas capacidades de I+D y producción en productos de panal:

· Experiencia interna: con más de 11 años de experiencia en diseño, fabricación y mecanizado de precisión de estructuras metálicas de panal, manejamos de forma independiente todo, desde componentes de motores aeronáuticos de panal de microceldas hasta anillos de sellado de turbinas de vapor a gran escala.

· Tecnologías patentadas: somos uno de los pocos fabricantes de la industria que opera simultáneamente líneas de producción de soldadura láser automática y tecnología de soldadura fuerte al vacío. La soldadura fuerte al vacío garantiza una unión excepcionalmente fuerte entre el núcleo de panal y la placa de soporte; no se delaminará incluso bajo vibración continua a alta temperatura.

· Garantía de calidad: implementamos estrictamente estándares internacionales de gestión de calidad y poseemos la certificación GB/T 19001-2016 / ISO 9001:2015, así como la certificación GJB 9001C-2017 (Norma Nacional de China), lo que garantiza una calidad de "grado A" para nuestros productos.

· Estudios de caso globales – Evidencia de primera mano: nuestros sellos de panal se han aplicado con éxito en un proyecto de modernización de una planta de energía de turbina de gas en el sudeste asiático, así como en la cadena de suministro de MRO (mantenimiento, reparación y revisión) de motores aeronáuticos en China. En un caso, ayudamos a un proveedor de mantenimiento de turbinas de gas a reducir la fuga del espacio libre de la punta del rotor en un 37 %, lo que extendió significativamente la vida útil del ciclo térmico de las álabes.

Ventajas
