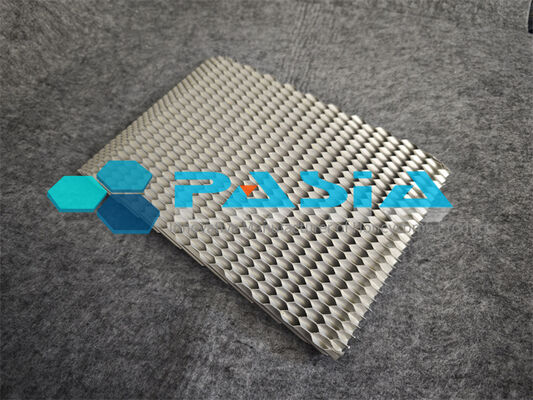

Atenuador de impacto de honeycomb de aluminio de alta resistencia al aplastamiento para el transporte de combustible nuclear gastado

Atenuador de impacto de aluminio de alta resistencia al aplastamiento para el transporte de combustible nuclear gastado Limitador de impacto de extremo de barril


El atenuador de impacto de aluminio de alta resistencia a la aplastamiento es un núcleo de absorción de energía de ingeniería de precisión diseñado específicamente para limitadores de impacto final en barriles de transporte de combustible nuclear gastado.Despliegados tanto en la parte superior como en la parte inferior de los barriles de transporte, este atenuador absorbe la cinética
energía y limita las cargas de inercia durante el hipotético accidente de caída de 9 metros (30 pies) requerido por 10 CFR Parte 71.

Seleccionado por los principales diseñadores de barricas por su construcción ligera, densidad uniforme, resistencia a la trituración bien definida y propiedades no combustibles,Este panal de miel de alta resistencia proporciona el predecible, la respuesta de trituración de fuerza constante es esencial para el cumplimiento de la normativa y la seguridad nuclear.

- - -
2Principio de funcionamiento
Bajo carga de impacto, el panal de aluminio sufre una deformación plástica controlada a través de una progresiva flexión y plegamiento de la pared celular.Este colapso se propaga uniformemente a través del espesor del material, convirtiendo la energía cinética en trabajo de deformación a un nivel de fuerza casi constante a lo largo de la carrera de aplastamiento.
El material se tritura previamente durante la fabricación para eliminar el pico de tensión inicial, lo que resulta en una resistencia de trituración inmediata y uniforme desde el inicio de la carga.Este comportamiento elástico-perfectamente plástico ideal permite una predicción precisa de la desaceleración y simplifica el análisis de seguridad.
- - -

3. Características clave
Beneficio de las características
Alta resistencia al aplastamiento (2.000 ∼3.850 + psi) Compatible con barriles pesados; cumple o excede el requisito mínimo de tensión de meseta de 12,35 MPa
Condición de pre-aplastado Elimina la tensión de pico inicial; proporciona una respuesta inmediata de fuerza constante
Configuración bidireccional / multidireccional Resistencia a la trituración uniforme en múltiples orientaciones; superior al panal de abejas unidireccional convencional
Temperatura Insensible La resistencia al aplastamiento varía < 6% de ₹29°C a 93°C (₹20°F a 200°F)
Peso ligero Densidad nominal 22 27 lb/ft3 (ajustable); minimiza el peso de la carga útil
No combustible No se quema cuando está expuesto a un calor intenso
Instalaciones removibles e intercambiables para inspección, reparación y descontaminación
- - -

4Aplicación: Limitador de impacto en el extremo del barril de transporte de combustible gastado
El atenuador se instala como núcleo de absorción de energía dentro de los limitadores de impacto montados en cada extremo del barril de transporte.
· Núcleo interno: panal de aluminio de alta resistencia a la trituración (este producto)
· Revestimiento: acero inoxidable austenítico totalmente soldado o piel Inconel 625.
· Fijación: atornillado al cuerpo del barril con sujetadores de alta resistencia
Aplicaciones comprobadas de los bidones:
Referencia de la configuración del panal de miel del diseño del barril
GA-4 / GA-9 Limitadores de impacto para panal de aluminio
FuelSolutionsTM TS125 Pezuña de aluminio bidireccional (2,250 psi en el núcleo exterior)
HI-STAR 60 Pezuña de aluminio en piel de acero inoxidable
NAC-STC Camote ondulado bidireccional (tensión de meseta ≥ 12,35 MPa)

Pasia Industries, un innovador y fabricante profesional de núcleos avanzados de panal, ofrece productos versátiles a base de panal al mercado global con más de 20 años de experiencia. The energy absorption honeycomb core can be produced based on conventional process with glue bonding or innovative process with machinery production with limited usage of special glue to obtain special performance such as high temperature resistance, resistencia química, etc. Con suficiente conocimiento técnico y experiencia,una amplia gama de absorbentes de energía de panal de miel estándar y personalizados para diversas aplicaciones se entregan con éxito a clientes con diferentes tamaños de célulasEl panal de aluminio es el material perfecto para aplicaciones de absorción de energía debido a su alta relación resistencia/peso.También tiene una excelente resistencia a la humedad y la corrosión.

Especificaciones:
Los absorbentes de energía Pasia Honeycomb se pueden suministrar según el tamaño de la célula, el grosor y la capa de la lámina, el grado de aluminio, el ancho y la longitud, etc.La forma y las partes también se pueden personalizar según la solicitud del clienteLa resistencia al aplastamiento puede lograrse en función del rendimiento del espesor de la lámina y de la estructura especial.



Punto de ensayo: Resistencia a la trituración del panal de aluminio

Datos de las pruebas


Curva de ensayo:
