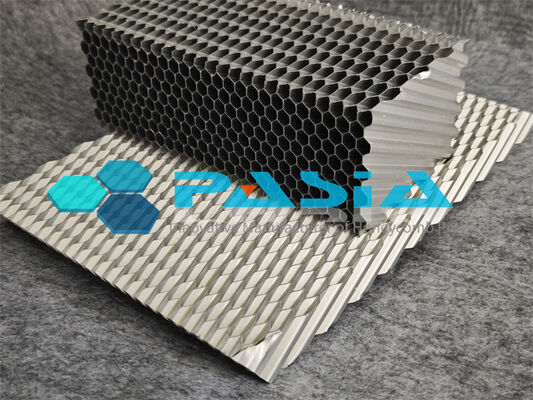

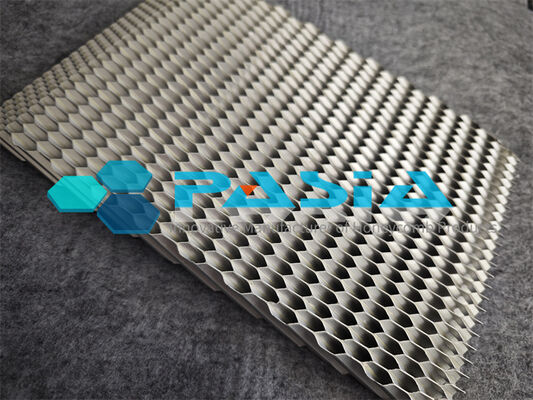

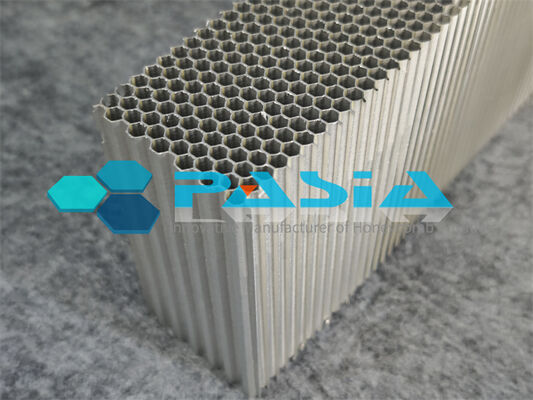

Absorbedor de energía de panal de aluminio certificado ISO 9001 con dimensiones pre-cortadas personalizadas y tamaño de célula expandido para el ajuste de soporte de 4 pines en maniquíes de choque

Absorbedor de energía de panal de aluminio certificado ISO 9001 con dimensiones pre-cortadas personalizadas y tamaño de célula expandido para el ajuste de soporte de 4 pines en maniquíes de choque

Los dispositivos de ensayo antropomórficos (ATD) ‡ comúnmente conocidos como maniquíes de ensayo de choque ‡ se utilizan en todo el mundo para la evaluación de los sistemas de retención de seguridad automotriz en los ensayos de choque.Estos dispositivos de ensayo regulados, regulado por las especificaciones del híbrido III del Código de Regulaciones Federales de los Estados Unidos (parte 572, subparte E) y los Reglamentos ECE europeos,Requieren procedimientos de certificación rigurosos para garantizar un rendimiento constante y repetible.

Nuestro absorbente de energía de honeycomb de aluminio certificado ISO 9001 está diseñado específicamente para crear el pulso de desaceleración preciso requerido para las pruebas de certificación de flexión y extensión del cuello ATD.Cada bloque se prueba y se certifica internamente para garantizar resultados de ensayo coherentes y repetibles.

- - -

Especificaciones técnicas

Especificación del parámetro
Materiales de aleación de aluminio de la serie 3003, perforados
Resistencia al aplastamiento Rc 0,30 MPa ± 10%
Densidad 28,8 kg/m3
Tamaño de la célula estándar 19 mm (3⁄4 pulgadas)
Tamaño de la célula poco expandida (4 pines) ~ 11/16 pulgadas (bajo petición)
Dimensiones estándar W 1250 × L 1250 mm
Espesor estándar T1 = 152,4 mm (6 pulgadas); T2 = 76,2 mm (3 pulgadas)
Formato de suministro Tamaños de rebanadas, tiras o pre-cortados según las necesidades del cliente

- - -

Diseño de ajuste de soporte de 4 pines

A key differentiator of this energy absorber is its under-expanded cell size option — available upon request at approximately 11/16″ — which is specifically calibrated to better fit 4-Pin supports used in ATD mounting fixturesEsta característica de diseño garantiza:

· Enlace seguro con estructuras de soporte estándar de 4 pines
· Alineación precisa durante las pruebas de flexión-extensión del cuello
· Generación fiable de pulsos sin movimientos o cambios no deseados

- - -

Dimensiones personalizadas pre-cortadas

Reconociendo que cada protocolo de prueba y configuración de maniquí presenta requisitos únicos, nuestros absorbentes de energía se suministran como:

· Rebozos ¢ secciones de espesor uniforme para ensayos normalizados
· Líneas formatos de ancho estrecho para configuraciones específicas de accesorios
· Bloques pre-cortados con dimensiones personalizadas según las necesidades del cliente

Esta flexibilidad permite a los laboratorios y instalaciones de ensayo ordenar exactamente lo que necesitan, eliminando el desperdicio de material y asegurando que el absorbente se ajuste perfectamente a los accesorios de ensayo existentes.

- - -

Garantizar la calidad

· Certificado ISO 9001 ️ Todos los productos de panal de aluminio están diseñados y fabricados de acuerdo con la norma ISO 9001
· Certificación interna ¢ Cada bloque es probado para garantizar resultados consistentes y repetibles de las pruebas de certificación ATD Neck
· Desempeño rastreable

- - -

Contexto de la aplicación

Pruebas de flexión-extensión del cuello La certificación ATD requiere pruebas de extensión/flexión del cuello para garantizar el rendimiento certificado del maniquí.Nuestros absorbedores de energía de panal de aluminio son la solución estándar de la industria para crear el pulso de impacto controlado que valida las características de respuesta del cuello del maniquí.

Más allá de la seguridad automotriz, los ATD también se utilizan en pruebas de sillas de ruedas, evaluación de equipos médicos,y evaluación de la seguridad del equipo deportivo .

Especificaciones:

Los absorbentes de energía Pasia Honeycomb se pueden suministrar según el tamaño de la célula, el grosor y la capa de la lámina, el grado de aluminio, el ancho y la longitud, etc.La forma y las partes también se pueden personalizar según la solicitud del clienteLa resistencia al aplastamiento puede lograrse en función del rendimiento del espesor de la lámina y de la estructura especial.

Punto de ensayo: Resistencia a la trituración del panal de aluminio

Datos de las pruebas

Curva de ensayo:
