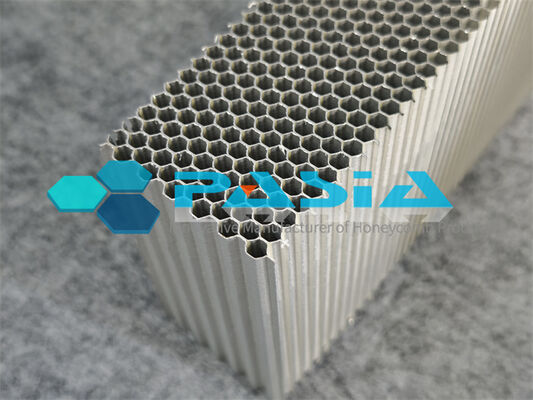

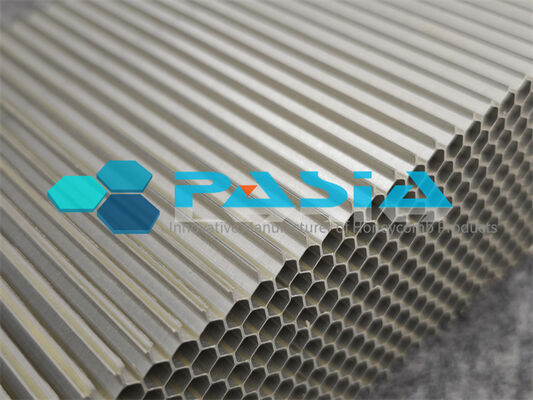

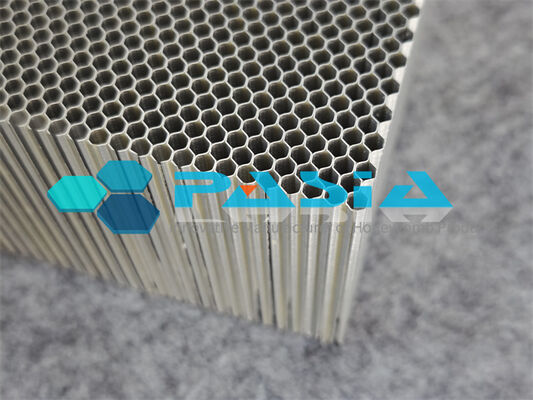

Atenuador de impacto de nido de abeja de aluminio de núcleo cruzado no triturado con opción de eliminación de tensión pico inicial para estructuras nucleares relacionadas con la seguridad

Atenuador de impacto de honeycomb de aluminio de núcleo cruzado sin triturar con opción de eliminación de la tensión máxima inicial para estructuras nucleares relacionadas con la seguridad

Los atenuadores de impacto convencionales tienen un defecto fatal.

Cuando una estructura nuclear o un barril de transporte experimenta un evento de impacto, los absorbentes tradicionales de energía de panal de abeja producen un violento aumento de tensión inicial.fuerza no controlada transmitida directamente a la estructura protegida antes de que el mecanismo de absorción de energía se active completamente.

Esta tensión de pico inicial:

· Choca el sistema de contención más allá de los límites de diseño

· Transmite una carga excesiva a los componentes nucleares sensibles

Compromete la respuesta de aplastamiento predecible de la que dependen

· Crea incertidumbre en el modelo de escenarios de accidentes

Los rellenos a base de madera, que todavía se utilizan comúnmente en los limitadores de impacto nuclear, agravan el problema con propiedades mecánicas inconsistentes en diferentes direcciones.dificultando la garantía de una protección uniforme.

- - -

La solución

Nuestro atenuador de impacto de honeycomb de aluminio no triturado elimina estas incertidumbres.

Dos innovaciones innovadoras:

1Arquitectura de núcleo cruzado sin aplastar

A diferencia de los diseños convencionales de panal de abejas que sufren de colapso localizado y bandas de deformación impredecibles, nuestra configuración de núcleo cruzado permite uniformidad,trituración progresiva en todo el núcleoCada célula se activa simultáneamente sin puntos débiles, sin fallas inesperadas.

2. Eliminación inicial de la tensión máxima (opcional)

La función de eliminación de tensión de pico inicial opcional remodela fundamentalmente la curva de respuesta al impacto.:

· Absorción de energía suave y acelerada desde el primer milisegundo

· Esfuerzo predecible y plano a lo largo de toda la carrera de aplastamiento

· Reducción drástica de la fuerza transmitida a la estructura protegida

- - -

Por qué es importante para la seguridad nuclear

Su desafío Nuestra solución

Cargas de impacto impredecibles en la contención Eliminada la tensión máxima inicial = transmisión de fuerza controlada y predecible

Variabilidad del relleno de madera en todas las direcciones Pezuña bidireccional de aluminio con propiedades mecánicas consistentes en los ejes Y y Z

Análisis de la incertidumbre de las consecuencias de los accidentes Respuesta plana y repetible del aplastamiento permite un modelado preciso

Espacio de diseño limitado para los limitadores de impacto Absorción de energía por unidad de volumen superior a la de la madera

Cumplimiento normativo (ASME, NRC, OIEA) Diseñado para estructuras nucleares relacionadas con la seguridad

- - -

Características técnicas

Beneficio de las características

Deformación uniforme del núcleo transversal sin triturar; sin colapso localizado

Eliminación inicial del máximo de tensión: pico de tensión cero; inicio suave de la absorción de energía

Estructura bidireccional Rendimiento constante en múltiples direcciones de carga

Construcción de panal de aluminio Ligero; alta absorción de energía específica

Aleación resistente a la corrosión confiable en entornos de instalaciones nucleares

Fuerza de trituración personalizable Adaptada a requisitos estructurales específicos

- - -

Comparación del rendimiento

En comparación con los limitadores de impacto tradicionales de madera:

La madera métrica es nuestro atenuador

Consistencia direccional Poca (anisotrópica) Excelente (bidireccional)

Tensión máxima inicial Alta y variable Eliminada (opcional)

Previsibilidad de la absorción de energía limitada Alta (estrés de meseta plana)

Eficiencia en peso Superior moderada

Estabilidad ambiental sensible a la humedad estable en todas las condiciones

contra el panal de miel convencional:

El panal de miel pre-aplastado métrico Nuestro atenuador

Modo de deformación Bandas localizadas Trituración transversal uniforme

Respuesta inicial Pico residual Engagamiento sin problemas

Flexibilidad de diseño limitada, totalmente personalizable

- - -

Aplicaciones

· Limitadores de impacto de los barriles de transporte de combustible nuclear gastado

· Protección contra impactos de estructuras nucleares relacionadas con la seguridad

· Absorción de golpes en contenedores de transporte de materiales nucleares

· Atenuación del impacto de los componentes de las centrales nucleares

· Envases de materiales radiactivos

- - -

Especificaciones (típicas)

Rango de parámetros

Material Aleación de aluminio (resistente a la corrosión)

Configuración del núcleo Núcleo cruzado, sin triturar

Fuerza de aplastamiento Personalizable para la aplicación

Temperatura de funcionamiento Amplio rango; adecuado para entornos nucleares

Eliminación de la tensión máxima Opcional (especificar en el pedido)

Certificación de conformidad con los requisitos de la sección III, división 2 de la norma ASME BPVC

- - -

¿Por qué elegirnos?

· Probado en aplicaciones nucleares, los limitadores de impacto de honeycomb de aluminio están ampliamente validados para el transporte de residuos nucleares

· Superior a la madera: consistente, predecible y fiable cuando la madera falla

· Diseñados para la seguridad, especialmente diseñados para estructuras nucleares relacionadas con la seguridad

· Personalizable Fuerza de trituración y geometría adaptadas a sus necesidades específicas

Especificaciones:

Los absorbentes de energía Pasia Honeycomb se pueden suministrar según el tamaño de la célula, el grosor y la capa de la lámina, el grado de aluminio, el ancho y la longitud, etc.La forma y las partes también se pueden personalizar según la solicitud del clienteLa resistencia al aplastamiento puede lograrse en función del rendimiento del espesor de la lámina y de la estructura especial.

Punto de ensayo: Resistencia a la trituración del panal de aluminio

Datos de las pruebas

Curva de ensayo:
