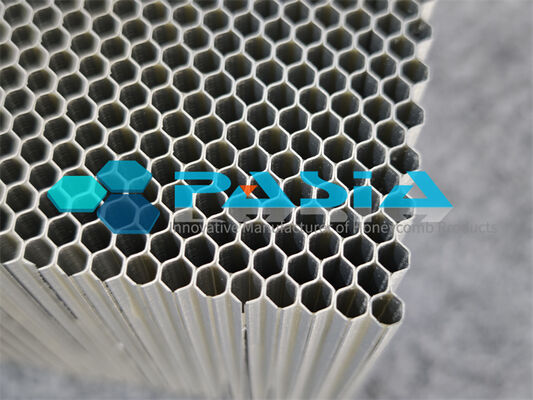

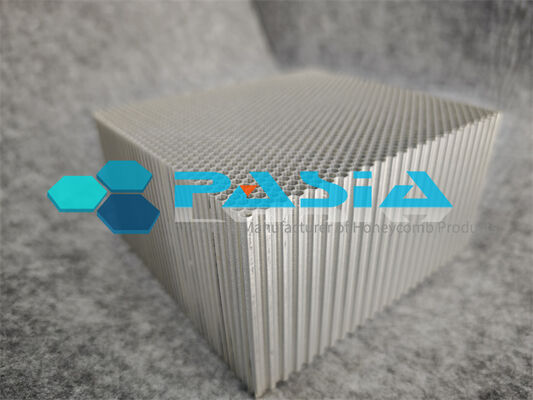

Sello de soldadura por láser automático de espesor de 1,0 mm

Honeycomb Haynes 214 Sello de turbina de gas con sello de soldadura láser automático de 1,0 mm de espesor

1. Propiedades de los materiales

Haynes 214 es una superaleación de níquel, cromo, aluminio y hierro, reforzada por una microaleación única de itrio. Presenta una excelente resistencia a la oxidación a temperaturas extremas de hasta 1260 °C, junto con una excelente resistencia a la carburación y a la corrosión inducida por cloro. Con una densidad de 8,05 g/cm³ y un módulo de elasticidad de 217 kN/mm², Haynes 214 es ampliamente reconocido como un material ideal para fabricar estructuras de sellos alveolares en turbinas de gas.

2. Proceso automático de soldadura láser

Este producto se fabrica utilizando tecnología avanzada de soldadura láser automática. La soldadura láser, que emplea un rayo láser de alta densidad de energía como fuente de calor, ofrece distintas ventajas que incluyen alta densidad de energía, penetración profunda, alta eficiencia, precisión y excelente controlabilidad. La lámina Haynes 214 de 1,0 mm de espesor está formada con precisión en una estructura de celdas hexagonales continuas en forma de panal. Sólo unos pocos fabricantes en todo el mundo, equipados con instalaciones de soldadura al vacío y soldadura láser automática, pueden lograr una producción en masa eficiente de productos alveolares. El alambre de soldadura 214® RTW™ suministrado por Haynes International presenta una superficie especialmente tratada, lo que garantiza una alimentación suave del alambre en equipos de soldadura automática y reduce el desgaste de las puntas de contacto.

3. Principio de funcionamiento

El sello de panal es un componente crítico para el control de flujo en las turbinas de gas. Su principio de funcionamiento es mantener un espacio extremadamente pequeño entre los dientes del sello giratorio y el revestimiento de panal estacionario. Las celdas alveolares reducen significativamente el flujo de fuga mediante efectos de estrangulamiento y vórtice en la corriente de gas. Durante el funcionamiento, se produce un contacto de fricción inevitable entre los dientes del sello y el panal. La estructura alveolar Haynes 214 ofrece buena abrasión, limitando las cargas térmicas durante el roce y evitando daños a los dientes del sello. Dependiendo de la posición de instalación, las obturaciones alveolares se clasifican principalmente en obturaciones de punta, obturaciones de diafragma y obturaciones de extremo de eje.

4. Aplicaciones

Este producto se utiliza principalmente en conjuntos de sellado de secciones calientes de motores aeronáuticos, turbinas de gas industriales y turbinas de vapor. Las aplicaciones específicas incluyen sellos de punta de pala para reducir las pérdidas aerodinámicas y mejorar la eficiencia; La estructura alveolar también proporciona efectos de eliminación de la humedad, protegiendo las aspas de la erosión por vapor. Más allá de las turbinas de gas, los sellos de panal Haynes 214 también se emplean ampliamente en protectores contra llamas, cámaras de combustión, convertidores catalíticos, sistemas de incineración de desechos médicos y otras aplicaciones estáticas donde la resistencia a la oxidación es crítica.

5. Casos de aplicación

En investigaciones académicas, los materiales de revestimiento alveolar fabricados con láminas Haynes 214 soldadas con metal de aportación a base de níquel BNi‑5 se han estudiado sistemáticamente por su rendimiento de fricción a alta velocidad. Los experimentos muestran que el proceso de soldadura fuerte afecta significativamente a las propiedades mecánicas, especialmente después de una exposición a altas temperaturas de 1000°C. En la ingeniería práctica, las juntas de nido de abeja hechas de Haynes 214 se han aplicado con éxito en los motores del avión U-2, la turbina de gas ucraniana GT25000 y los motores de los aviones de combate chinos J-10. Gracias a las continuas mejoras en los procedimientos de microsoldadura láser para superaleaciones ultrafinas a base de níquel, esta tecnología promete perspectivas de aplicación aún más amplias en equipos de alta gama, como las turbinas de gas.

Diseñado para la precisión: especificaciones técnicas

Nuestra línea de productos de sellos alveolares admite las siguientes especificaciones flexibles:

Ventajas
