Datos del producto:
Pago y Envío Términos:
|
| Material: | Al3003, Al5052 | Método de unión: | Pegamento unido |
|---|---|---|---|
| Tamaño de celda: | menos de 3 mm en la longitud del lado de la celda | Espesor de aluminio: | hasta 0,15 mm |
| Tratado con lámina: | Tratado con cromo hexavalente | Solicitud: | Construcción naval, tren, etc. |
| Suministro optimizado: | ampliado | Método de suministro: | Expandido, cortado, bloque |

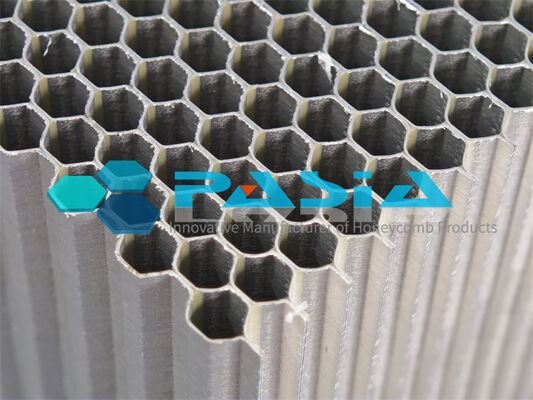

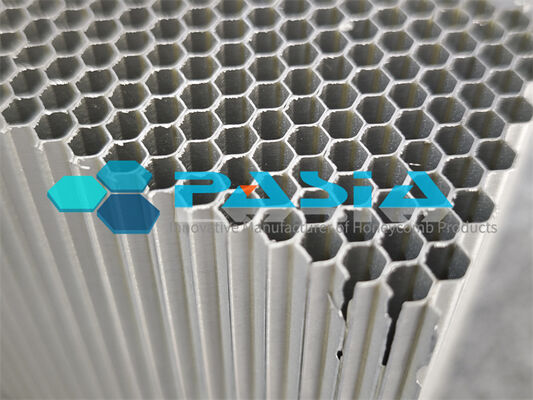

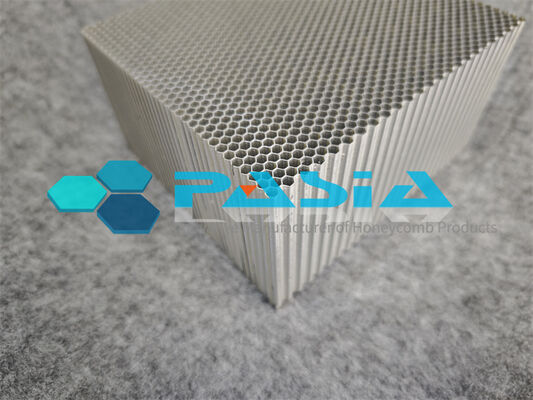

Núcleo de Panal de Aluminio con Recubrimiento de Conversión de Cromo Hexavalente de Alta Resistencia de Unión para Aeronaves
El Núcleo de Panal de Aluminio con Recubrimiento de Conversión de Cromo Hexavalente es un material de núcleo sándwich de grado aeroespacial fabricado con lámina de aluminio de alta calidad y formado en una precisa estructura de panal hexagonal. El núcleo se trata con un recubrimiento de conversión de cromo hexavalente para mejorar la resistencia a la corrosión y proporcionar una superficie estable y activa para la unión adhesiva estructural. Está diseñado para paneles sándwich de aeronaves que requieren alta resistencia de unión, rendimiento constante de pelado y cizallamiento, y durabilidad a largo plazo.
Características Clave
• Aleaciones de aluminio de grado aeroespacial: 3003, 5052, 5056, etc.
• Recubrimiento de conversión de cromo hexavalente según MIL-DTL-5541 Tipo I, Clase 1A/3 según especificación
• Alta resistencia de unión con adhesivos de película epoxi y fenólica
• Excelente resistencia a la corrosión y estabilidad de la superficie
• Alta relación resistencia-peso
• Geometría de celda uniforme y densidad constante
• Disponible en varios tamaños de celda, espesores de lámina y densidades
• Suministrado en láminas cortadas a medida, bloques o paneles expandidos
Beneficios
• Unión piel-núcleo fuerte y duradera
• Menor riesgo de delaminación en estructuras sándwich de aeronaves
• Ahorro de peso sin sacrificar rigidez
• Rendimiento mejorado en ambientes húmedos, de niebla salina y aeroespaciales
• Compatible con procesos comunes de unión y ensamblaje aeroespacial
• Calidad repetible para producción OEM y MRO
Aplicaciones Típicas
• Paneles de piso y revestimientos de carga de aeronaves
• Paneles interiores, techos, mamparos, cocinas, baños y compartimentos superiores
• Paneles sándwich estructurales secundarios
• Carenados, puertas y paneles de acceso
• Estructuras aeroespaciales para UAV, helicópteros y defensa
---
El Proceso de Tratamiento de Conversión de Cromato
La producción de lámina de aluminio tratada con cromo hexavalente sigue un proceso de múltiples pasos meticulosamente controlado:
1. Preparación de la lámina de aluminio – Selección de aleaciones de aluminio de alta pureza (típicamente series 1100, 3003, 3004 o 5052)
2. Limpieza profunda y pretratamiento – Líneas de desengrase profesionales eliminan a fondo todos los aceites y contaminantes, lo cual es fundamental para formar un recubrimiento de conversión de alta calidad
3. Conversión de cromato – La lámina de aluminio limpia se sumerge en una solución que contiene cromato, donde los átomos de aluminio en la superficie experimentan una reacción redox con el cromo hexavalente, formando una película compuesta amorfa compuesta principalmente de óxido de cromo hidratado
4. Post-tratamiento (Enjuague) – Eliminación de químicos en exceso
5. Secado e inspección final – Verificación de calidad de la uniformidad y consistencia del recubrimiento
El recubrimiento de conversión resultante es ultrafino (nivel submicrónico), unido químicamente al sustrato de aluminio, y aparece iridiscente o de color verde amarillento.
---
Ventajas de Rendimiento del Núcleo
1. Resistencia de Adhesión Superior
La película de cromato crea una superficie densa, microporosa y químicamente activa que actúa como un "ancla" para los adhesivos estructurales. Esta capa microporosa mejora enormemente el anclaje mecánico y la unión química con resinas epoxi y fenólicas, asegurando la integridad de la estructura sándwich de panal bajo vibración a largo plazo y ambientes cálidos y húmedos. La lámina sin tratar, por el contrario, es muy susceptible a la "desunión" y delaminación bajo estrés o envejecimiento ambiental.
2. Resistencia Excepcional a la Corrosión
La película de cromato actúa como una barrera física inerte, aislando eficazmente el sustrato de aluminio de medios corrosivos como el aire, la humedad y la niebla salina. Las láminas tratadas pueden soportar 168 horas de exposición a niebla salina neutra al 5% según ASTM B-117, cumpliendo con estrictas especificaciones militares y aeroespaciales.
Capacidad de Autocuración: Cuando el recubrimiento se raya localmente, el cromo hexavalente soluble residual migra a la superficie de aluminio expuesta y reforma una película pasiva en presencia de oxígeno y humedad, retrasando la propagación de la corrosión.
3. Estabilidad Mejorada de la Superficie
El tratamiento unifica y estabiliza la condición de la superficie de la lámina, previniendo fluctuaciones de rendimiento causadas por películas de óxido natural irregulares.
4. Conductividad Eléctrica y Térmica Preservada
El recubrimiento de conversión ultrafino tiene un impacto mínimo en la excelente conductividad eléctrica y térmica de la lámina de aluminio. Según los estándares MIL-C-5541, los recubrimientos de cromato de Clase 3 (tipo conductor) típicamente exhiben una resistencia de contacto inferior a 5,000 micro-ohmios por pulgada cuadrada, lo que los hace adecuados para aplicaciones que requieren conexión a tierra o blindaje electromagnético.
---
Especificación del Núcleo de Panal de Aluminio:
| Artículo | Unidad | Especificación | ||||||||
| Tamaño de Celda | pulgada | 1/8” | 3/16” | 1/4” | ||||||
| mm | 2.6 | 3.18 | 3.46 | 4.33 | 4.76 | 5.2 | 6.35 | 6.9 | 8.66 | |
| Longitud del Lado | mm | 1.5 | 1.83 | 2 | 2.5 | 2.75 | 3 | 3.7 | 4 | 5 |
| Espesor de la Lámina | mm | 0.03-.05 | 0.03-.05 | 0.03- 0.05 | 0.03-.06 | 0.03-0.06 | 0.03-0.08 | 0.03-0.08 | 0.03-0.08 | 0.03-.08 |
| Ancho | mm | ≤440 | ≤440 | ≤440 | ≤1800 | ≤1800 | ≤1800 | ≤1800 | ≤1800 | ≤1800 |
| Largo | mm | ≤1500 | ≤1500 | ≤2000 | ≤3000 | ≤3000 | ≤3200 | ≤4000 | ≤4000 | ≤5500 |
| Altura | mm | 1.7~150 | 1.7~150 | 1.7~150 | 3~150 | 3~150 | 3~150 | 3~150 | 3~150 | 3~150 |
|
|
||||||||||
| Artículo | Unidad | Especificación | ||||||||
| Tamaño de Celda | pulgada | 3/8” | 1/2” | 3/4” | 1” | |||||
| mm | 9.53 | 10.39 | 12.7 | 13.86 | 17.32 | 19.05 | 20.78 | 25.4 | ||
| Longitud del Lado | mm | 5.5 | 6 | 7.33 | 8 | 10 | 11 | 12 | 15 | |
| Espesor de la Lámina | mm | 0.03-.08 | 0.03-0.08 | 0.03-0.08 | 0.03-.08 | 0.03-0.08 | 0.03-0.08 | 0.03-0.08 | 0.03- 0.08 | |
| Ancho | mm | ≤1800 | ≤1800 | ≤1800 | ≤1800 | ≤1800 | ≤1800 | ≤1800 | ≤1800 | |
| Largo | mm | ≤5700 | ≤6000 | ≤7500 | ≤8000 | ≤10000 | ≤11000 | ≤12000 | ≤15000 | |
| Altura | mm | 3~150 | 3~150 | 3~150 | 3~150 | 3~150 | 3~150 | 3~150 | 3~150 | |
Las especificaciones se pueden personalizar según los requisitos del cliente.
