Datos del producto:
Pago y Envío Términos:
|
| Material: | Acero inoxidable | Vinculación: | Soldadura por puntos o láser |
|---|---|---|---|
| Espesor del material: | 0,05 | Longitud del lado de la celda: | 3 |
| Altura: | 3-250 milímetros | Aplicaciones: | Filtrado, sellado, blindaje, separación, guiado y plataforma. |
| Calificación: | Se trata de un sistema de control de las emisiones de gases de escape. |

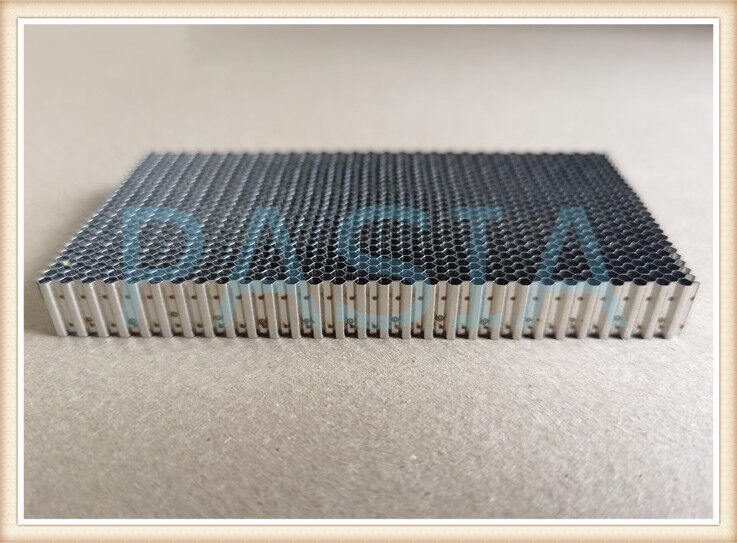

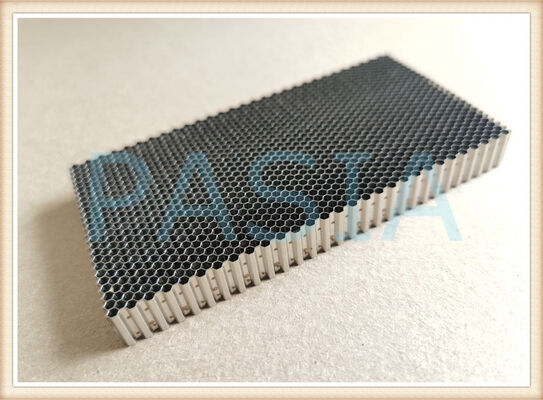

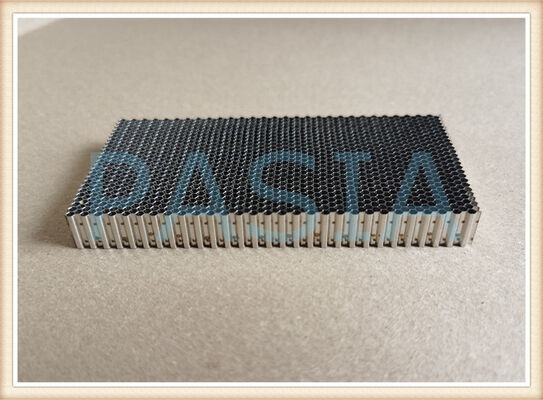

Limpiador de flujo de aire de acero inoxidable soldadura láser de núcleo de panal de miel
Air Flow Straightener de acero inoxidable Honeycomb Core Laser Welding es un núcleo de acero inoxidable soldado de espesor de hoja 0.05 mm y la longitud lateral de la celda de 3 mm, especialmente para el uso de alisadores de flujo de aire..
Las células hexagonales para obtener estas tiras son puntos soldados entre ellos.con una longitud de la banda superior a 20 mm y una longitud de la banda inferior a 20 mm,Dispositivo de soldadura puntual lleno de prensas y mecanismos avanzados.Hay cinco soldadores en cada área de la unidad para asegurarse de que la fuerza es suficiente y uniformemente distribuida basado en electrodos soldadura de la pila y la resistenciaEl núcleo de panal de abejas requiere generalmente una buena precisión del proceso de soldadura, un alto control de equipos en el producto y un estricto control de calidad durante el proceso.El panal de abejas de acero inoxidable es principalmente para la industria aeroespacialEn lugar de la adhesiva de adhesivo general, ampliamente utilizada, el adhesivo de adhesivo de adhesivo de adhesivo de adhesivo de adhesivo de adhesivo de adhesivo de adhesivo de adhesivo de adhesivo de adhesivo de adhesivo de adhesivo de adhesivo de adhesivo de adhesivo de adhesivo de adhesivo de adhesivo.el panal de abejas de acero inoxidable está soldado entre esas áreas de unión de formas hexagonales.
Especificaciones
| Tamaño de la celda (mm) | 25.0 | 16.0 | 12.7 | 10.0 | 6.4 | 5.6 | 4.8 | 3.2 | 1.6 | 0.8 |
| Rango de altura (mm) | Entre 50 y 450 | Entre 50 y 450 | Entre 50 y 150 | Entre 50 y 150 | 5 a 100 | 5 a 90 | 5 a 60 | 5 a 60 | 3 a 30 | 3 a 25 |
| espesor de la lámina (mm) | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.076 | 0.05 |
| Densidad cúbica (kg/m3) | 165 | 256 | 320 | 403 | 616 | 699 | 806 | 1164 | 909 | 1164 |
| Materiales | Se aplicarán los siguientes requisitos: | |||||||||
| Saldado | Soldadura puntual con un área de cinco puntos o soldadura por láser | |||||||||
| Las formas | Forma personalizada disponible no limitado a anillo, placa, bucle, etc | |||||||||
Propiedades
El núcleo de panal de abeja soldado, sin importar de qué material se trate, como aluminio, acero inoxidable, acero, titanio, etc., posee mejores propiedades mecánicas en comparación con el núcleo de panal de abeja pegado producido regularmente.Así que se desempeña significativamente mejor de nuevo el panal de miel común unido por adhesivo en la fuerza, módulo, resistencia a la corrosión, estabilidad dimensional, etc. Sin embargo, en general, deben evaluarse estas variables críticas de rendimiento: material, flujo de aire y atenuación.
1Composición del material
El grado de acero inoxidable debe considerarse de acuerdo con la aplicación real. Los materiales personalizados distintos del acero inoxidable están disponibles bajo petición.
Durabilidad
El tipo y el grado del material es el primer aspecto que se debe evaluar, luego el revestimiento, que se discutirá en profundidad más adelante, puede mejorar la durabilidad.
Peso
El material, la estructura y el grosor del material pueden afectar al peso total de la pieza.
2Resistencia a la corrosión
Por lo general, el latón y el acero inoxidable deben usarse en entornos de corte.
3. Rendimiento de protección
Diferentes ofertas de material de núcleo de panal de abejas tienen diferentes prestaciones eléctricas,debido tanto a las propiedades inherentes del material base como a los diferentes procesos de fabricación utilizados durante la formación del panalPor lo tanto, se puede realizar un rendimiento de blindaje EMI diferente.El revestimiento puede mejorar el blindaje del panal.
Los requisitos de atenuación específicos se pueden cumplir a través de aleaciones chapeadas o sin chapear.plomo de estaño y zinc.
4. Flujo de aire y atenuación
El flujo de aire y la atenuación son inversamente proporcionales. Las células de panal infinitamente grandes dan como resultado una atenuación infinitamente pequeña (y viceversa).Los requisitos de rendimiento del flujo de aire se calculan para satisfacer las necesidades de rendimiento térmico del conjunto en el que se instale la ventilación.. Una vez determinado el flujo de aire, se pueden evaluar la atenuación y otros requisitos. Los tamaños de célula estándar para panal son 1/16", 1/8" y 1/4", siendo 1/8" el más común.Los espesores estándar son 1/41/2" y 1", siendo 1/4" el más común.
Aplicación
• rectificadores y filtros de flujo de aire, agua y gas
• Protección EMI/RF: instrumentos científicos, instalaciones sensibles y endurecimiento por HEMP.
• tablas para chorros de agua
• separadores de luz
• piezas estructurales en gabinetes electrónicos, aviones, inversores de empuje, boquillas de escape
• sellados de panal de abejas para motores de aviación y sellados para turbinas de generación de energía
