Sello de flujo de aire de panal de miel soldado de alta eficiencia que reemplaza el sello de laberinto tradicional

Sello de Flujo de Aire de Panal Soldado de Alta Eficiencia Reemplazando el Sello de Laberinto Tradicional

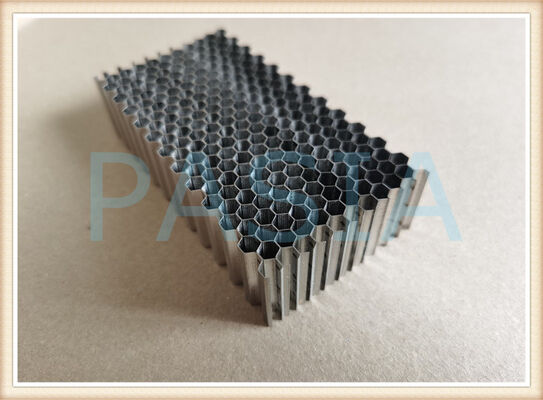

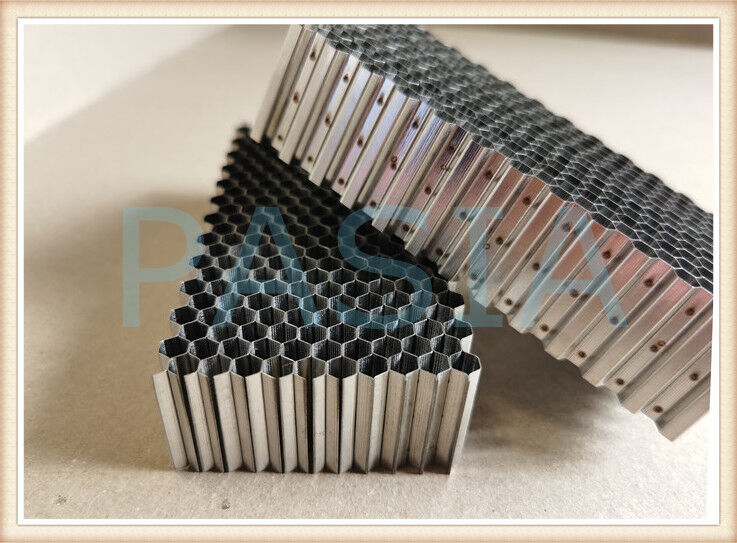

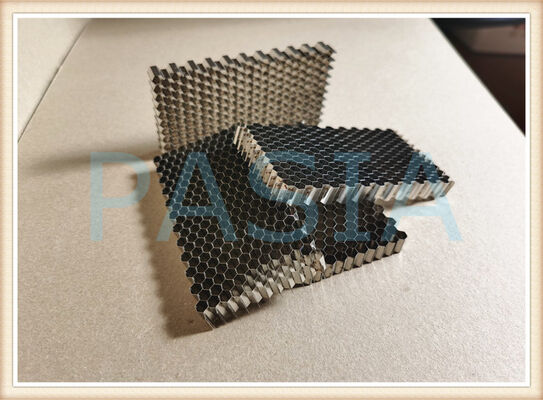

El Sello de Aire de Panal de Alta Eficiencia es una solución de sellado de ruta de gas de próxima generación diseñada para reemplazar directamente los sellos de laberinto convencionales en aero-motores, turbinas de gas, turbinas de vapor y compresores. Fabricado con lámina de superaleación a base de níquel (como Hastelloy X / GH3536) conformada con precisión en una estructura celular de panal hexagonal y soldada al vacío a un anillo de soporte, este sello ofrece un control de fugas superior, una mayor estabilidad rotodinámica y una eficiencia general mejorada de la turbina.

A diferencia de los sellos de laberinto que dependen de geometrías de dientes complejas para crear resistencia al flujo, el sello de panal aprovecha su estructura celular única para eliminar la velocidad de giro y disipar la energía cinética del flujo, logrando un rendimiento de sellado fundamentalmente mejor con una mayor robustez operativa.

2. ¿Por qué reemplazar los sellos de laberinto?

Los sellos de laberinto han sido el estándar de la industria durante décadas debido a su simplicidad y confiabilidad. Sin embargo, tienen limitaciones inherentes:

Limitación Consecuencia

Altas tasas de fuga Reducción de la eficiencia del motor, aumento del consumo de combustible

Sensibilidad a la excentricidad El rendimiento se degrada significativamente con errores de instalación
Malas características de amortiguación Riesgos de inestabilidad rotodinámica
Limitaciones de temperatura Propenso a fallas a altas temperaturas de descarga del compresor
Restricciones de espacio libre de las puntas de las álabes No puede acomodar el roce de las álabes sin daños

El sello de aire de panal aborda directamente cada una de estas limitaciones, ofreciendo un reemplazo directo que brinda mejoras de rendimiento inmediatas y medibles.

3. Ventajas principales sobre los sellos de laberinto

3.1 Reducción superior de fugas

Hasta un 30-70% menos de fugas en comparación con los sellos de laberinto convencionales.

· Para sellos largos (L > 50 mm), los sellos de panal tienen aproximadamente un tercio menos de fugas que un laberinto estándar
· Los sellos de laberinto con superficies de panal parciales logran hasta un 39,4% de reducción en el coeficiente de descarga
· Los diseños de sellos de panal mixtos muestran mejoras de rendimiento de hasta el 19% (menos fugas) en comparación con los sellos de panal uniformes
· La geometría de panal de dientes rectos reduce las fugas en ~11%; las disposiciones de dientes inclinados aumentan esto al 21,5%

3.2 Eficiencia mejorada de la turbina

· El reemplazo de sellos de laberinto por sellos de panal produce una reducción de fugas de ~30% y una mejora de la eficiencia de etapa del 0,6%
· Los espacios radiales se pueden disminuir de 1,5 mm a 0,5 mm, lo que aumenta la eficiencia del cilindro de la turbina en aproximadamente un 1% en la etapa inicial
· Ganancia correspondiente en la potencia de salida del conjunto de turbina

3.3 Estabilidad rotodinámica superior

· Los sellos de panal tienen valores de amortiguación efectiva mucho más altos que los sellos de laberinto
· Los coeficientes de rigidez acoplados cruzados son comparables a los sellos de laberinto, mientras que la amortiguación directa es significativamente mayor
· El sello de panal es el menos sensible a la excentricidad entre todos los tipos de sellos
· La estructura de panal elimina el desarrollo de la velocidad de giro, reduciendo las fuerzas desestabilizadoras

3.4 Protección abradable de las álabes

La estructura de panal sirve como capa abradable sacrificial:

· Durante el primer arranque del motor, las puntas de las álabes cortan suavemente el panal, desgastándose in situ para formar un sello hermético perfecto
· Protege las costosas álabes con puntas de cerámica contra daños
· Permite espacios radiales más estrechos sin riesgo de contacto catastrófico entre la álabe y la carcasa
· La relación de desgaste lineal del material de sellado a la álabe es de 10:1

3.5 Mayor capacidad de temperatura

· Los sellos de panal son capaces de soportar temperaturas más altas
· Los sellos de laberinto convencionales son propensos a fallar a altas temperaturas de descarga del compresor
· La construcción de superaleación a base de níquel (Hastelloy X / GH3536) proporciona un servicio confiable hasta 900 °C a largo plazo (1080 °C a corto plazo)

3.6 Eficiencia de fabricación

· La mano de obra para fabricar sellos de panal es de seis a ocho veces menor que la de los sellos de laberinto con insertos de panal
· Los diseños de sellos celulares rectangulares pueden generar una mejora adicional del 0,5-1,0% en la eficiencia

Especificaciones

Propiedades

El núcleo de panal soldado, independientemente del material, como aluminio, acero inoxidable, acero, titanio, etc., posee mejores propiedades mecánicas que el núcleo de panal producido regularmente. Por lo tanto, funciona significativamente mejor que el panal común unido con adhesivo en cuanto a resistencia, módulo, resistencia a la corrosión, estabilidad dimensional, etc. Sin embargo, en general, se deben evaluar estas variables de rendimiento críticas: material, flujo de aire y atenuación.

1. Composición del material

El grado de acero inoxidable debe considerarse según la aplicación real. Hay materiales personalizados distintos del acero inoxidable disponibles bajo pedido. Aquí están los parámetros que deben evaluarse:

Durabilidad

El tipo y grado del material es el primer aspecto a evaluar, luego el recubrimiento, discutido en profundidad más adelante, puede mejorar la durabilidad.

Peso

El material, la estructura y el grosor del material pueden afectar el peso total de la pieza.

2. Resistencia a la corrosión

Típicamente, se deben usar latón y acero inoxidable en entornos corrosivos. El recubrimiento o los recubrimientos de superficie no conductores pueden mejorar la resistencia a la corrosión de todos los tipos de panal.

3. Rendimiento de blindaje

Las diferentes ofertas de materiales de núcleo de panal tienen un rendimiento eléctrico diferente, debido tanto a las propiedades inherentes del material base como a los diferentes procesos de fabricación utilizados durante la formación del panal. Por lo tanto, se puede lograr un rendimiento de blindaje EMI diferente. El rendimiento de blindaje para diferentes materiales se clasifica como latón, aluminio, acero y acero inoxidable. El recubrimiento puede mejorar el blindaje del panal.

Los requisitos de atenuación específicos se pueden cumplir con aleaciones recubiertas o sin recubrir. El recubrimiento agrega costo al ventilador del producto final. El proceso de recubrimiento para mejorar el blindaje se clasifica como níquel, estaño, estaño-plomo y zinc.

4. Flujo de aire y atenuación

El flujo de aire y la atenuación son inversamente proporcionales. Las celdas de panal infinitamente grandes resultan en una atenuación infinitamente pequeña (y viceversa). Típicamente, como línea base de diseño, los requisitos de rendimiento del flujo de aire se calculan para cumplir con las necesidades de rendimiento térmico del ensamblaje en el que se instalará el ventilador. Una vez determinado el flujo de aire, se pueden evaluar la atenuación y otros requisitos. Los tamaños de celda estándar para panal son 1/16", 1/8" y 1/4", siendo 1/8" el más común. Los espesores estándar son 1/4", 1/2" y 1", siendo 1/4" el más común.

Aplicación

• enderezadores y filtros de flujo de aire, agua y gas

• Blindaje EMI/RF: instrumentos científicos, instalaciones sensibles y endurecimiento.

• mesas para chorros de agua

• separadores de luz

• piezas estructurales en gabinetes electrónicos, aviones, inversores de empuje, toberas de escape

• sellos de panal de motores de aviones y sellos de turbinas de generación de energía
