Datos del producto:
Pago y Envío Términos:
|
| Material: | Acero inoxidable | Vinculación: | Soldadura |
|---|---|---|---|
| Espesor del material: | 0,08-0,2mm | Longitud del lado de la celda: | 0.8-25 milímetros |
| Altura: | 3-250 milímetros | Calificación: | Se trata de un sistema de control de las emisiones de gases de escape. |

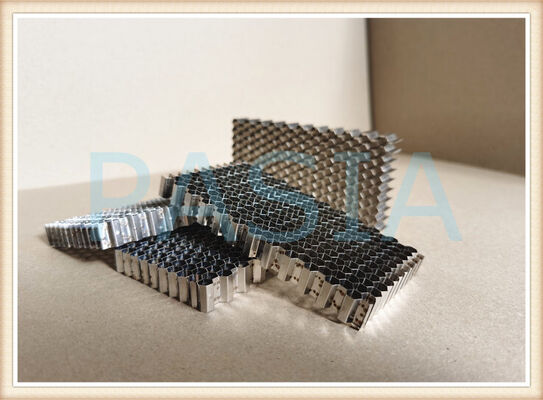

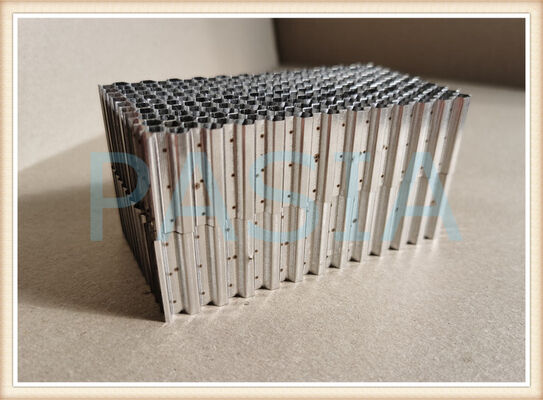

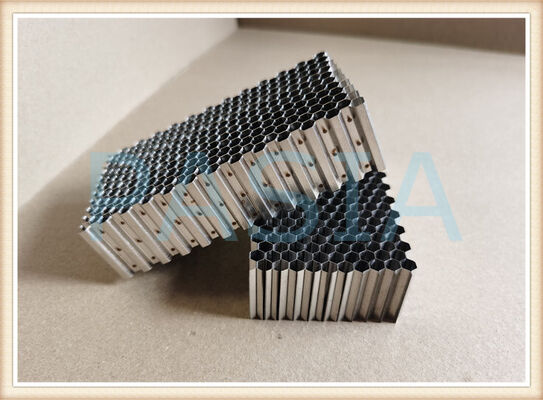

Núcleo de panal de miel de acero inoxidable de alta resistencia ligero con resistencia a la corrosión y rendimiento a prueba de fuego para paneles de sándwich aeroespaciales y pisos de aviones
El núcleo de panal de acero inoxidable de alta resistencia ligero es un material de núcleo celular hexagonal de ingeniería de precisión fabricado a partir de láminas de acero inoxidable ultrafinas (grados 304, 304L, 316,y 316L)Cuando se unen entre materiales de revestimiento, tales como acero inoxidable, titanio, fibra de carbono,o pieles de aluminio formando un panel sandwich compuesto que ofrece un rendimiento estructural excepcional a una fracción del peso de las construcciones de metal sólido.
Este material básico está diseñado específicamente para aplicaciones aeroespaciales exigentes, incluidos pisos de aviones, paneles interiores, mamparos, góndolas de motores,y componentes estructurales en los que la reducción del peso es crítica sin comprometer la resistenciaLa geometría hexagonal, la forma estructural más eficiente de la naturaleza, proporciona la máxima resistencia con un uso mínimo de materiales.
- - -
Principales características y beneficios
Beneficio de las características
Ligero Alta resistencia Hasta un 70% más ligero que la lámina de acero inoxidable sólida, manteniendo una resistencia superior a la compresión y al corte
Resistencia a la corrosión Las aleaciones de acero inoxidable 304/316 proporcionan una excelente resistencia a la oxidación, la humedad y la corrosión química
Performance Fireproof Material no combustible; no quema, no se derrite ni emite gases tóxicos. Cumple con los requisitos de inflamabilidad de FAR 25.853 y el Apéndice F Parte I
La configuración del panel Sandwich de alta relación rigidez-peso ofrece una flexibilidad excepcional y una rigidez extensional en el plano
Aislamiento térmico y acústico La estructura de la bolsa de aire proporciona excelentes propiedades de amortiguación térmica y acústica
Estabilidad dimensional mantiene las propiedades mecánicas bajo calor extremo y ciclo térmico
Resistencia a hongos y humedad Resistencia al crecimiento de hongos y a la penetración de humedad
- - -
Ventajas clave del proceso:
· La tecnología de soldadura puntual garantiza una resistencia superior de los nudos en comparación con la unión con adhesivo
· Soldadura láser disponible para aplicaciones de alta temperatura donde la ruptura del adhesivo es una preocupación
· Los sistemas de expansión de precisión proporcionan una densidad uniforme y una geometría celular consistente
- - -
Aplicaciones
Aplicaciones aeroespaciales primarias
Descripción de la aplicación
Suelos de los aviones Suelos de los compartimentos de pasajeros, suelos de carga, paneles de pasillos de alto tráfico
Panel de interior Paredes, mamparas, cocinas, baños, estanterías
Componentes estructurales de alta temperatura de las góndolas del motor
Componentes estructurales secundarios que requieren una optimización del peso
Aplicaciones industriales adicionales
· Tránsito ferroviario: pisos de trenes de alta velocidad, paneles interiores, puertas
· Marítimo y mar adentro: particiones, mamparos, estructuras de cubierta de buques
· Façadas arquitectónicas: cortinas, revestimientos, interiores de ascensores
· Defensa: vehículos blindados, paneles balísticos
• Industria: escudos térmicos, sistemas de filtración, protección EMI/RFI
- - -
Especificaciones
| Tamaño de la celda (mm) | 25.0 | 16.0 | 12.7 | 10.0 | 6.4 | 5.6 | 4.8 | 3.2 | 1.6 | 0.8 |
| Rango de altura (mm) | Entre 50 y 450 | Entre 50 y 450 | Entre 50 y 150 | Entre 50 y 150 | 5 a 100 | 5 a 90 | 5 a 60 | 5 a 60 | 3 a 30 | 3 a 25 |
| espesor de la lámina (mm) | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.076 | 0.05 |
| Densidad cúbica (kg/m3) | 165 | 256 | 320 | 403 | 616 | 699 | 806 | 1164 | 909 | 1164 |
| Materiales | Se aplicarán los siguientes requisitos: | |||||||||
| Saldado | Soldadura puntual con un área de cinco puntos o soldadura por láser | |||||||||
| Las formas | Forma personalizada disponible no limitado a anillo, placa, bucle, etc | |||||||||
Propiedades
El núcleo de panal de abeja soldado, sin importar de qué material se trate, como aluminio, acero inoxidable, acero, titanio, etc., posee mejores propiedades mecánicas en comparación con el núcleo de panal de abeja pegado producido regularmente.Así que se desempeña significativamente mejor de nuevo el panal de miel común unido por adhesivo en la fuerza, módulo, resistencia a la corrosión, estabilidad dimensional, etc. Sin embargo, en general, deben evaluarse estas variables críticas de rendimiento: material, flujo de aire y atenuación.
1Composición del material
El grado de acero inoxidable debe considerarse de acuerdo con la aplicación real. Los materiales personalizados distintos del acero inoxidable están disponibles bajo petición.
Durabilidad
El tipo y el grado del material es el primer aspecto que se debe evaluar, luego el revestimiento, que se discutirá en profundidad más adelante, puede mejorar la durabilidad.
Peso
El material, la estructura y el grosor del material pueden afectar al peso total de la pieza.
2Resistencia a la corrosión
Por lo general, el latón y el acero inoxidable deben usarse en entornos de corte.
3. Rendimiento de protección
Diferentes ofertas de material de núcleo de panal de abejas tienen diferentes prestaciones eléctricas,debido tanto a las propiedades inherentes del material base como a los diferentes procesos de fabricación utilizados durante la formación del panalPor lo tanto, se puede realizar un rendimiento de blindaje EMI diferente.El revestimiento puede mejorar el blindaje del panal.
Los requisitos de atenuación específicos se pueden cumplir a través de aleaciones chapeadas o sin chapear.plomo de estaño y zinc.
4. Flujo de aire y atenuación
El flujo de aire y la atenuación son inversamente proporcionales. Las células de panal infinitamente grandes dan como resultado una atenuación infinitamente pequeña (y viceversa).Los requisitos de rendimiento del flujo de aire se calculan para satisfacer las necesidades de rendimiento térmico del conjunto en el que se instale la ventilación.. Una vez determinado el flujo de aire, se pueden evaluar la atenuación y otros requisitos. Los tamaños de célula estándar para panal son 1/16", 1/8" y 1/4", siendo 1/8" el más común.Los espesores estándar son 1/41/2" y 1", siendo 1/4" el más común.
