Datos del producto:
Pago y Envío Términos:
|
| Material: | SS | Proceso: | Soldadura |
|---|---|---|---|
| Usar: | Salida de aire | Solicitud: | Blindaje EMI |
| Dimensión: | 76*76-483*483 | Método: | Refuerzo disponible |
| Reforzamiento: | barra de refuerzo | Diámetro de la celda: | desde 0,8 mm hasta pedido personalizado |
La EMI que protege el respiradero del panal del acero inoxidable artesona el diámetro de 0.8m m

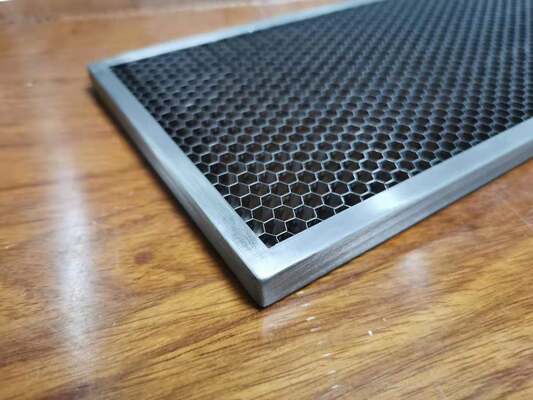

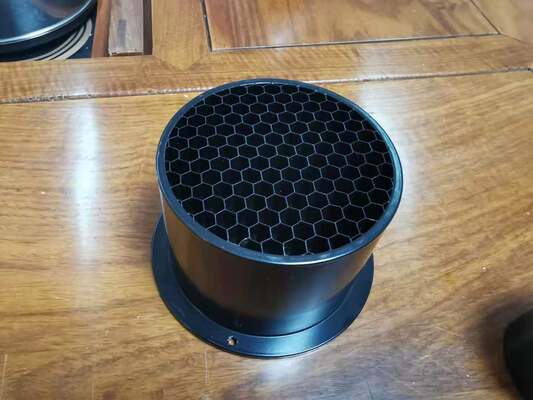

Los paneles de ventilación de panal de acero inoxidable con blindaje EMI de 0,8 mm de diámetro tienen forma hexagonal y se utilizan para paneles de ventilación de habitaciones protegidas para blindaje EMI que posee un rendimiento de blindaje EMI/RFI superior: diseñado para permear aire, calor y luz.

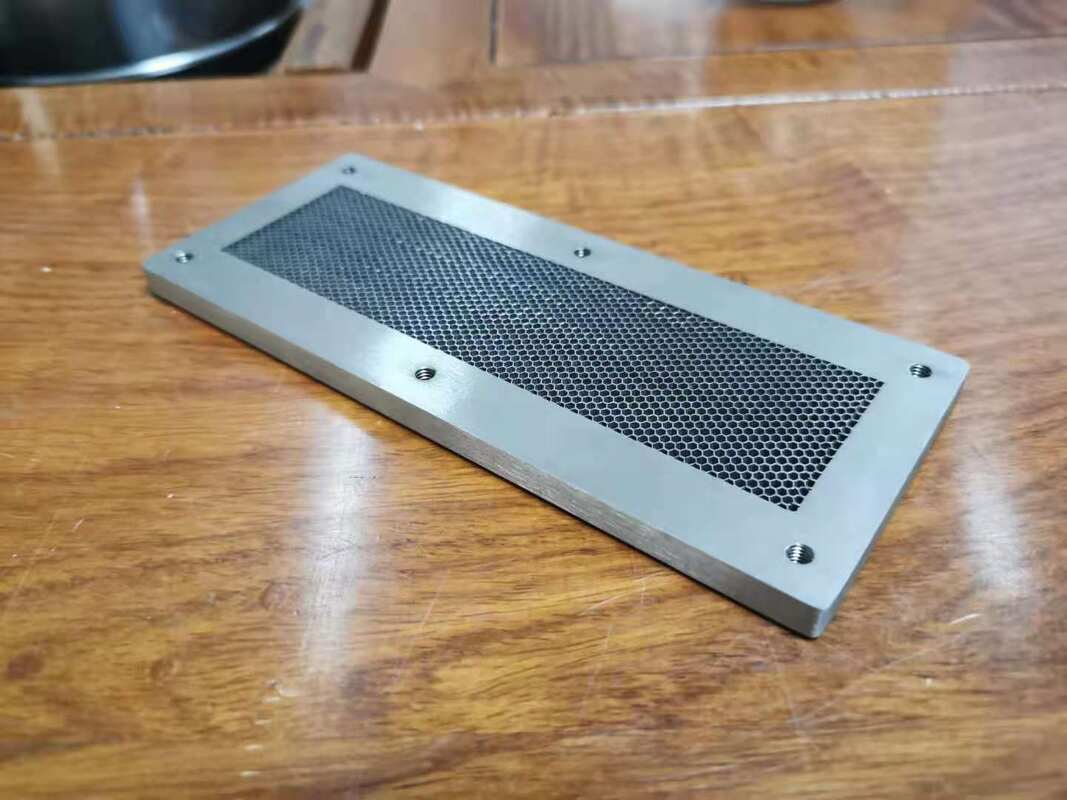

Las rejillas de ventilación en forma de panal están disponibles con marcos, preperforados con sujetadores o con orificios roscados perforados por flujo. El material estándar es acero inoxidable al que se le puede aplicar galvanoplastia.
Si se requieren altos niveles de blindaje, se recomienda el uso de panales de celdas cruzadas. El rendimiento del blindaje mejorará a medida que disminuya el flujo de aire, pero no se eliminará.
Para aplicaciones militares fabricamos una versión pesada de acero dulce galvanizado en caliente. Por favor contáctenos para más información.
| Especificación | Dimensión | Área Venilada | Tamaño instalado | Números de punto de instalación | ||||
| ancho x largo | AxB | do | D | mi | F | lado oeste | lado izquierdo | |
| ANFPSNI76X7632W | 76X76 | 51X51 | 32 | 32 | 1 | 1 | ||
| ANFPSNI101X10132W | 101X101 | 76X76 | 44 | 44 | 1 | 1 | ||
| ANFPSNI101X20332W | 101X203 | 76X177 | 44 | 19 | 76 | 1 | 3 | |
| ANFPSNI127X12732W | 127X127 | 102X102 | 57 | 19 | 76 | 1 | 2 | |
| ANFPSNI127X15232W | 127X152 | 102X127 | 25 | 25 | 89 | 64 | 2 | 2 |
| ANFPSNI127X17732W | 127X177 | 102X152 | 25 | 38 | 88 | 64 | 2 | 2 |
| ANFPSNI152X15232W | 152X152 | 127X127 | 25 | 25 | 89 | 89 | 2 | 2 |
| ANFPSNI152X17732W | 152X177 | 127X152 | 25 | 38 | 88 | 89 | 2 | 2 |
| ANFPSNI177X17732W | 177X177 | 152X152 | 38 | 38 | 88 | 88 | 2 | 2 |
| ANFPSNI203X20332W | 203X203 | 177X177 | 51 | 19 | 76 | 88 | 2 | 3 |
| ANFPSNI203X25432W | 203X254 | 177X229 | 51 | 32 | 88,5 | 88 | 2 | 3 |
| ANFPSNI305X30532W | 305X305 | 279X279 | 32 | 32 | 76 | 76 | 4 | 4 |
| ANFPSNI305X61032W | 305X610 | 279X584 | 32 | 33 | 88,5 | 76 | 4 | 7 |
| ANFPSNI483X48332W | 483X483 | 457X457 | 45 | 45 | 76 | 76 | 6 | 6 |
Ventajas:
1. Ligero
2. Alto rendimiento de blindaje
3. Baja resistencia al flujo de aire
4. Reducción de las turbulencias
Aplicaciones:
Núcleo de panal de acero inoxidable soldado.
Blindaje EMI/RF
Mesas de operación para chorros de agua.
Material de núcleo estructural para estructura tipo sándwich para aeronaves, inversores de empuje, toberas de escape,
Sellado de motores de aviones
Sellado de turbinas para generación de energía.
Enderezadores y filtros de flujo de aire, agua y gas.
